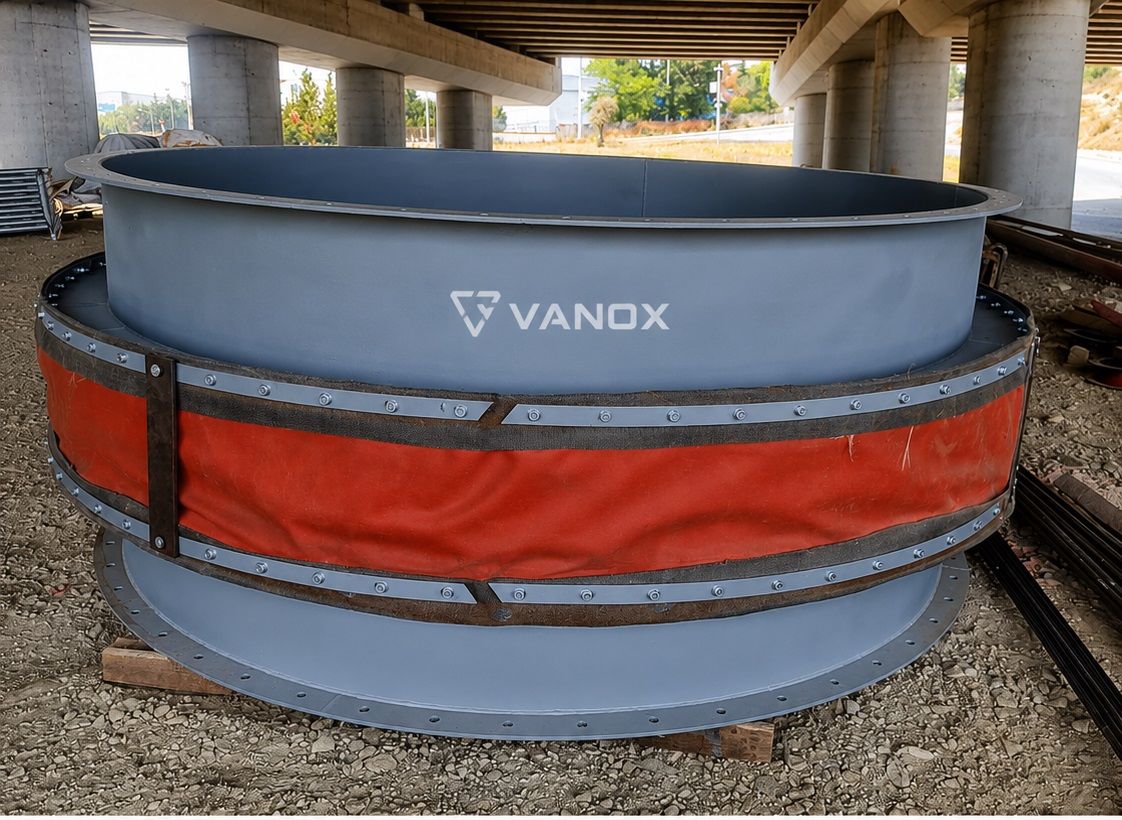

Vanox tarafından üretilen tüm teknik detaylara ve ürün modellerine ulaşmak için Kumaş Kompansatör imalat sayfamızı ziyaret edebilirsiniz. Endüstriyel tesislerde, boru hatlarında ve hava kanallarında meydana gelen yüksek sıcaklık değişimleri, yapısal sistemler üzerinde ciddi mekanik gerilimler yaratır. Bu gerilimlerin, titreşimlerin ve eksenel/yanal kaçıklıkların absorbe edilmesi, sistemin yapısal bütünlüğünü korumak adına hayati bir öneme sahiptir. Tam da bu noktada devreye giren kumaş kompansatör çözümleri, metalik bileşenlerin esneklik ve sıcaklık sınırlarını aşan durumlarda en güvenilir mühendislik elemanları olarak öne çıkar. Doğru bir kompansatör seçimi yapmak, tesisin duruş sürelerini azaltırken ekipman ömrünü maksimuma çıkarır.
Çalışma Koşullarının Doğru Analiz Edilmesi
Bir tesiste metalik olmayan esnek bağlantı elemanı kullanılacaksa, seçimin ilk ve en kritik adımı sistemin çalışma parametrelerini kusursuz bir şekilde belirlemektir. Sıcaklık, basınç, akışkanın kimyasal yapısı ve sistemde meydana gelecek hareket miktarı (eksenel, yanal, açısal), tasarımı doğrudan belirleyen unsurlardır. Örneğin, standart uygulamalarda kullanılan esnek yapılar belirli sınır değerlerine sahipken, özel olarak tasarlanan bez (kumaş) kompansatör modelleri -35°C’den başlayıp izolasyon takviyeleriyle +800°C gibi ekstrem sıcaklıklara kadar sorunsuz bir performans sunabilir. Sıcaklık analizi yapılırken sadece sürekli çalışma sıcaklığı değil, sistemin ani pik (maksimum) sıcaklık değerleri de hesaba katılmalıdır.
Katman Teknolojisi ve Malzeme Seçimi
Kumaş genleşme elemanlarının performansı, üretiminde kullanılan çok katmanlı malzeme mimarisine bağlıdır. Tek bir katman hem sızdırmazlığı, hem mekanik dayanımı hem de yüksek sıcaklık yalıtımını tek başına sağlayamaz. Bu nedenle gelişmiş bir sistem şu katmanlardan oluşur:
- Dış Katman (Hava ve Çevre Şartlarına Dayanım): Genellikle silikon, EPDM, Neopren veya PTFE kaplı cam elyaf kumaşlar tercih edilir. Dış ortamdaki kimyasallara, UV ışınlarına ve mekanik aşınmalara karşı koruma sağlar.
- Sızdırmazlık Katmanı (Gaz Bariyeri): Gaz sızdırmazlığını garanti altına almak için PTFE (Teflon) filmler veya yüksek alaşımlı folyolar kullanılır. Özellikle asidik veya korozif gazların dışarı sızmasını engeller.
- Yalıtım Katmanları (Isıl Bariyer): Seramik elyaf battaniyeler, silikat kumaşlar ve iğnelenmiş keçeler kullanılarak yüksek ısının sızdırmazlık katmanına ulaşması engellenir.
Eğer sisteminizde yoğun miktarda aşındırıcı partikül veya yüksek akış hızı (baca gazı sistemlerinde olduğu gibi) mevcutsa, kumaş katmanlarını korumak amacıyla iç kısma paslanmaz çelikten üretilen bir iç yönlendirici (baffle/liner) eklenmesi şarttır.
Basınç ve Hareket Limitlerinin Hesaplanması
Bu tür esnek elemanlar genellikle düşük basınçlı (0.2 bar ile +0.2 bar arası) ve yüksek hacimli hava/gaz hatlarında tercih edilir. Yüksek basınç altında kumaş katmanlarında balonlaşma veya form bozukluğu oluşmaması için tasarım aşamasında sistem basıncı titizlikle incelenmelidir. Hareket kabiliyeti açısından incelendiğinde ise, boru hattının ısıl genleşme sonucunda ne kadar kısalacağı veya yanal olarak ne kadarlık bir sapma yapacağı mm cinsinden hesaplanmalıdır. Tasarlanan esnek parça, eksenel olarak 160 mm’ye, yanal olarak ise 80 mm’ye varan büyük hareketleri sistem üzerinde ek bir reaksiyon kuvveti yaratmadan absorbe edebilecek esneklikte olmalıdır.
Montaj ve Bakım Süreçlerinde Dikkat Edilmesi Gerekenler
Doğru mühendislikle üretilmiş bir ürün, hatalı montaj yapılması durumunda çok kısa sürede deforme olabilir. Montaj sırasında kumaş yüzeylerin keskin metal köşelere sürtünmemesine, kaynak çapaklarının kumaş üzerine düşmemesine azami dikkat gösterilmelidir. Flanş cıvataları sıkılırken tork değerlerine uyulmalı ve kumaş katmanlarında aşırı gerilme veya burulma yaratılmamalıdır. Periyodik bakımlarda ise dış katmanda renk değişimi, sertleşme, çatlama veya gaz sızıntısı olup olmadığı gözle kontrol edilmelidir. Tesisiniz için en doğru tasarımı seçmek ve sistem güvenliğini garanti altına almak için uzman bir üretici ile çalışmak her zaman en doğru adımdır.
