Kompansatörün Tanımı ve İşlevi: Mekanik Gerilimlerin Bilimsel Yönetimi

Sıradan inşaat malzemeleri (çelik, bakır, beton) ısındığında genleşir ve soğuduğunda büzülür. Özellikle uzun boru hatlarında, sıcaklık değişimlerinin neden olduğu gerilimler tonlarca kuvvete ulaşabilir. Eğer bu gerilim serbest bırakılmazsa, boru hatlarında ciddi bükülmelere (buckling), kaynak noktalarının ayrılmasına ve hatta ana ekipmanın (pompa, kazan, eşanjör vb.) fiziksel olarak zarar görmesine yol açabilir. Kompansatör, bu enerjiyi üzerinde hapsederek sistemin geri kalanını koruyan esnek elemandır.

Temel İşlevlerin Teknik Analizi

• Termal Genleşmeyi Emme: Boru hattının ısınmasıyla oluşan uzama ve kısalmayı (eksenel hareket) emerek sistemdeki iç gerilmeyi sıfıra indirir. Bu, hattın serbestçe “nefes almasını” sağlar.
• Titreşim İzolasyonu: Pompa, kompresör ve türbin gibi dinamik makinelerin çalışırken ürettiği yüksek frekanslı titreşimlerin boru hattına ve çevre yapılara yayılmasını engeller. Bu sönümleme, sistem sesini azaltırken bağlantı noktalarındaki gevşemeleri de durdurur.
• Hizalama Hatalarını Giderme: Montaj sırasında oluşabilecek küçük yanal (yana doğru) veya açısal (dönme) yanlış hizalamaları giderir. Rijit boruların birbirine bağlanamadığı zorlu geometrilerde esneklik sunar.
• Basınç İtme Kuvvetlerini Yönetme: Bazı özel tipler (Basınç Dengeli Kompansatörler), körüklerin iç basınçtan kaynaklanan itme kuvvetlerini ortadan kaldırarak pahalı ve devasa ana ankrajlara olan ihtiyacı minimize eder.

Kompansatörün bu dört temel işlevi, sistemin sadece mekanik güvenliğini değil, aynı zamanda operasyonel sürekliliğini de garanti altına alır. Termal gerilimin serbest bırakılmadığı bir sistem, saatli bir bomba gibidir; doğru yerleştirilmiş bir genleşme parçası ise bu bombanın pimini çeken unsurdur.

Körük Yapısının Önemi: Esneklik ve Dayanıklılığın Mühendisliği

Bir kompansatörün çekirdeğini oluşturan körüklü (oluklu) kısım, yüksek düzeyde esneklik sağlamak için tasarlanmıştır. Bu esneklik, boru hattının rijitliğine kıyasla neredeyse ‘sıfır yüklü’ bir eleman olarak çalışmasını sağlar. Körüğün geometrisi, her bir boğumun üzerine binen stresi eşit şekilde dağıtacak şekilde kompleks hesaplamalarla (EJMA standartları) belirlenir.

Malzeme Seçimi ve Çok Katmanlı (Multi-Ply) Yapı

Genellikle Cr-Ni östenitik paslanmaz çelikten (AISI 304, 316L, 321 vb.) üretilen körükler, tekrarlanan hareket döngülerine (çevrim ömrü) dayanabilmek için titizlikle seçilir. Agresif akışkanlar veya aşırı sıcaklıklar (600°C+) söz konusu olduğunda Inconel veya özel alaşımlar devreye girer. Yüksek basınç ve esneklik gerektiren durumlarda, gerilimi katmanlara dağıtmak için çok katmanlı (multi-ply) körükler kullanılır.

Çok katmanlı teknolojinin avantajları şunlardır:
1. Düşük Yay Katsayısı: Kalın tek bir saç yerine ince katmanlar kullanıldığı için körük çok daha rahat hareket eder.
2. Yüksek Güvenlik: İç katmanda oluşabilecek bir mikro çatlak, dış katmanlar tarafından hapsedilir ve sistem ani bir patlama yerine kontrollü bir uyarı verir.
3. Vibrasyon Sönümleme: Katmanlar arasındaki mikro sürtünme, titreşim enerjisini ısıya dönüştürerek sönümler. Vanox, bu alanda en yüksek çevrim ömrüne sahip körük tasarımlarıyla sektörde fark yaratmaktadır.

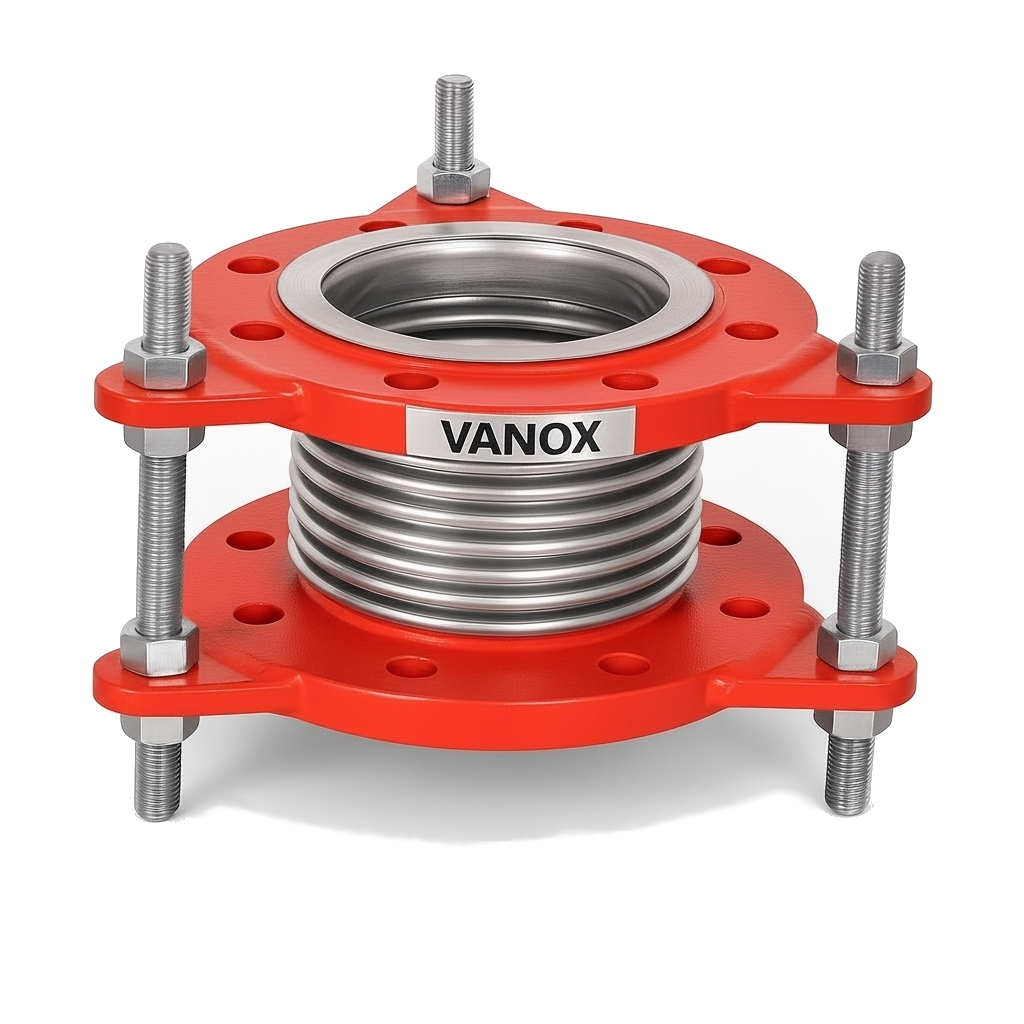

I. Metal Kompansatörler: Endüstriyel Sistemlerin Gücü

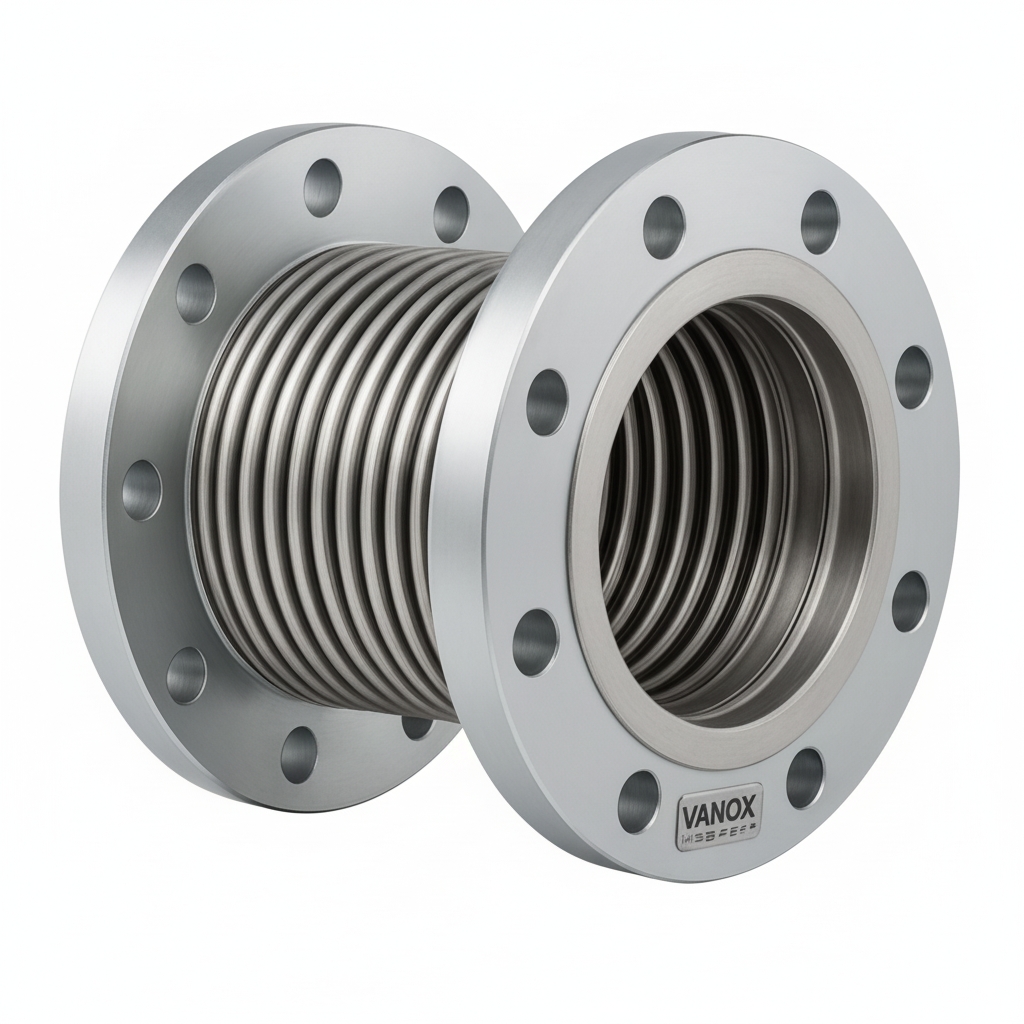

Metal kompansatörler, yüksek basınç (100+ bar) ve sıcaklığın olduğu zorlu endüstriyel tesisatlarda standarttır. Bu ürünler, akışkanın kimyasal yapısına ve sistemin hareket tipine göre özelleştirilir.

Eksenel kompansatörler genellikle boru hattının düz kısımlarına yerleştirilirken, yanal ve açısal modeller dirseklerin olduğu bölümlere konumlandırılır. Dıştan basınçlı modeller ise özellikle çok uzun boru hatlarında ve yüksek genleşme miktarlarında (100mm, 200mm vb.) burulma riskini ortadan kaldırdığı için tercih edilir.

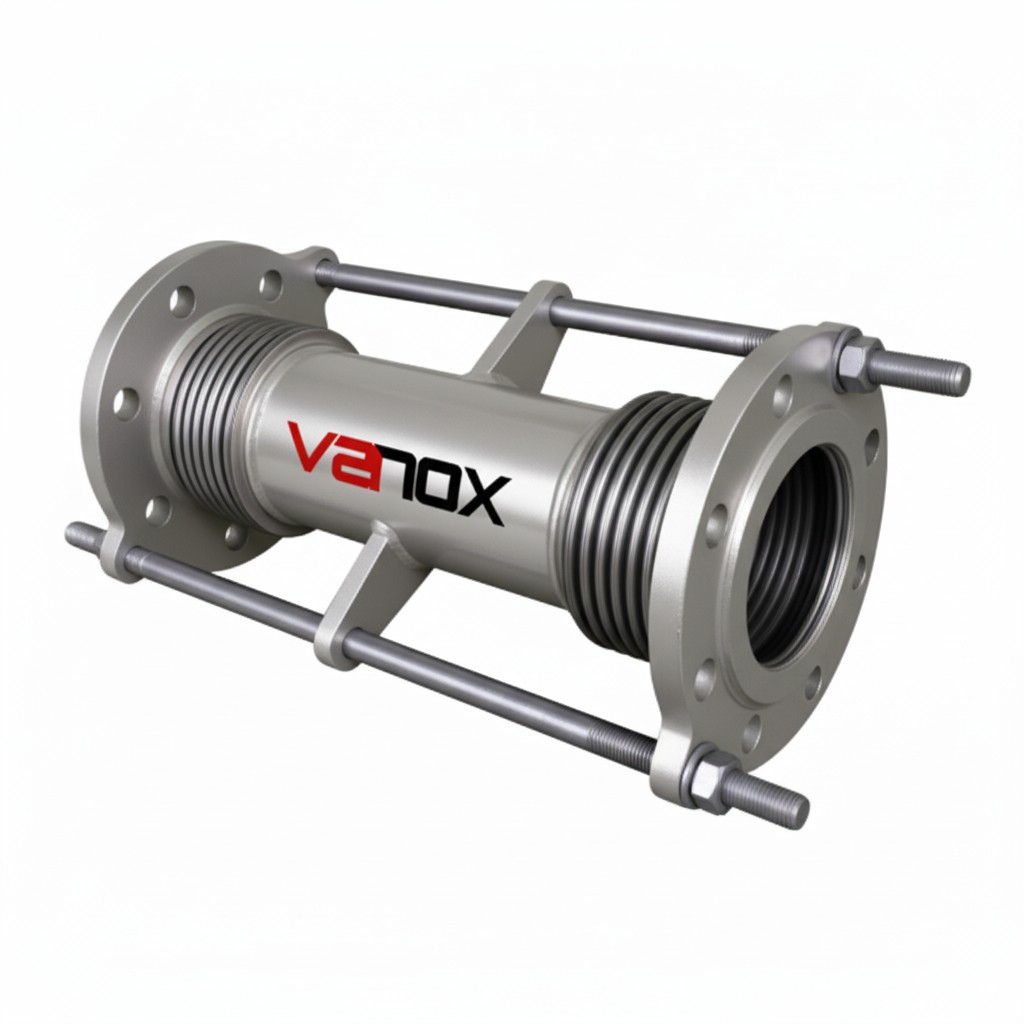

Sismik ve Dilatasyon Kompansatörleri: Deprem Güvenliği

Türkiye gibi sismik aktivitenin yüksek olduğu bölgelerde, yapıların deprem anındaki hareketlerini tolere etmek bir zorunluluktur. Binalar arasındaki geçişlerde (dilatasyon hatları) kullanılan Sismik Kompansatörler, deprem anında oluşabilecek X, Y ve Z eksenlerindeki tüm hareketleri sönümler. Bu parçalar, yangın tesisatlarının veya ana enerji hatlarının deprem sırasında kopmasını engelleyerek ikincil felaketlerin (yangın, su baskını) önüne geçer.

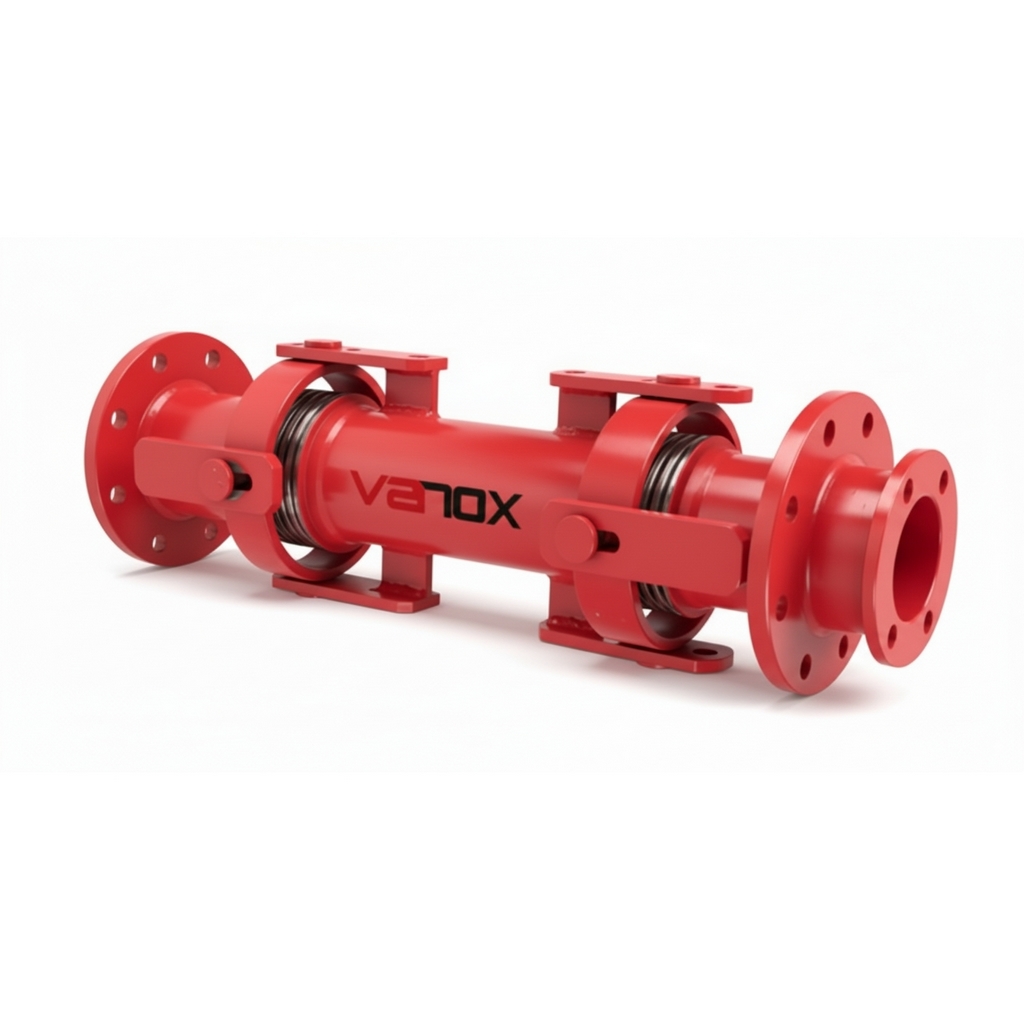

Sismik modeller genellikle iki körük ve bir ara borudan (Kardan mafsallı) oluşur. Bu yapı, her yöne açısal harekete izin vererek en karmaşık sarsıntıları bile absorbe eder. FM Onaylı tipler, yangın güvenliği ve kritik uygulamalar için en yüksek uluslararası sertifikasyon olan Factory Mutual standartlarına göre test edilir ve onaylanır. Bu ürünler, sadece bir tesisat parçası değil, can ve mal güvenliği için hayati bir bariyerdir.

II. Metalik Olmayan Kompansatörler: Kimyasal ve Akustik Uzmanlık

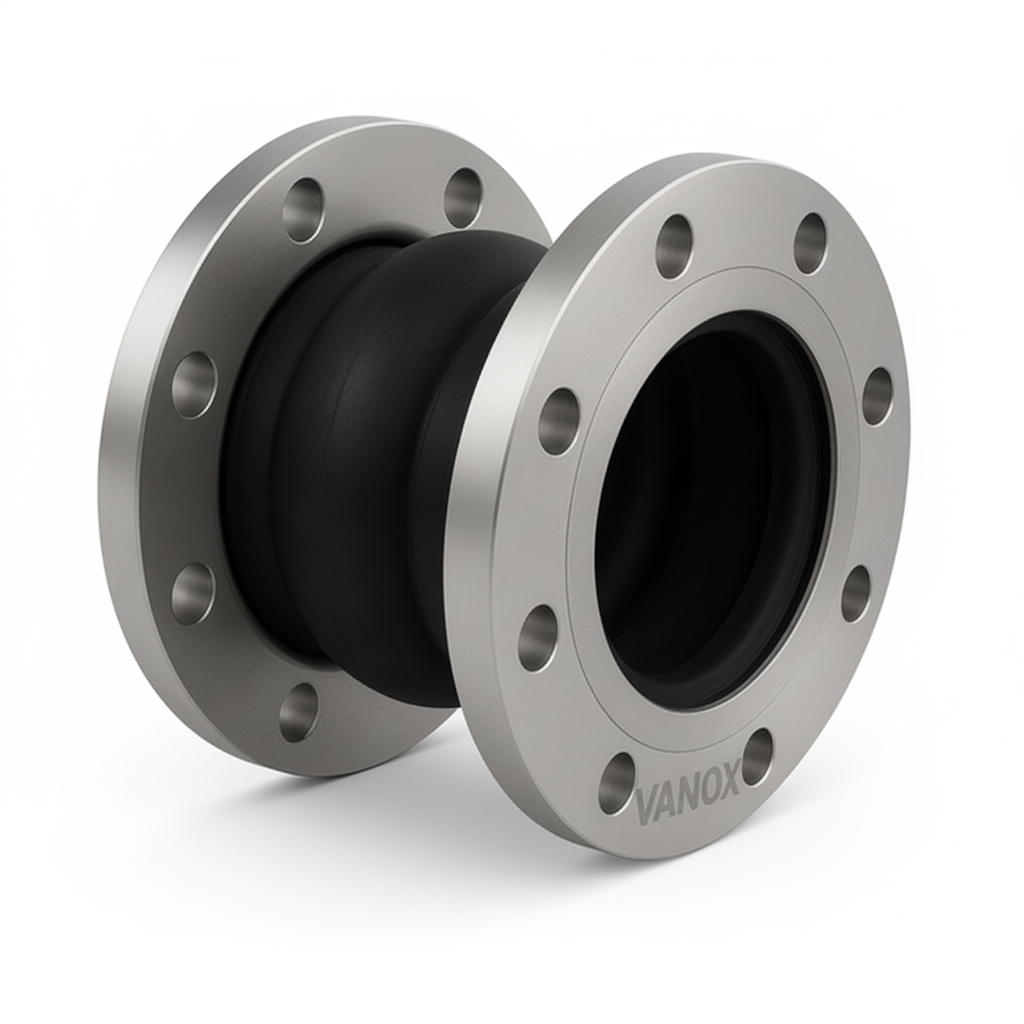

Bazı uygulamalarda metalin ağırlığı, korozyon direnci veya sertliği dezavantaj oluşturabilir. Bu durumlarda, kauçuk, PTFE (Teflon) veya kumaş bazlı çözümler devreye girer. Bu tipler, yüksek kimyasal direnç, mükemmel titreşim sönümleme ve ekstrem esneklik gerektiren yerlerde rakipsizdir.

Kauçuk kompansatörler, pompa giriş ve çıkışlarında kullanarak boru hattına iletilen mekanik gürültüyü %90’a kadar sönümleyebilir. Kumaş tipi ürünler ise 1200°C’ye kadar dayanabilen özel dokuma teknolojileriyle termik santrallerin baca gazı hatlarında tek çözümdür.

Bağlantı Tipleri: Sisteme Kusursuz Entegrasyon

Bir kompansatörün servis ömrü, doğru bağlantı tipiyle doğrudan ilişkilidir. Vanox ürünleri, montaj kolaylığı ve sızdırmazlık güvenliği için çeşitli opsiyonlar sunar:

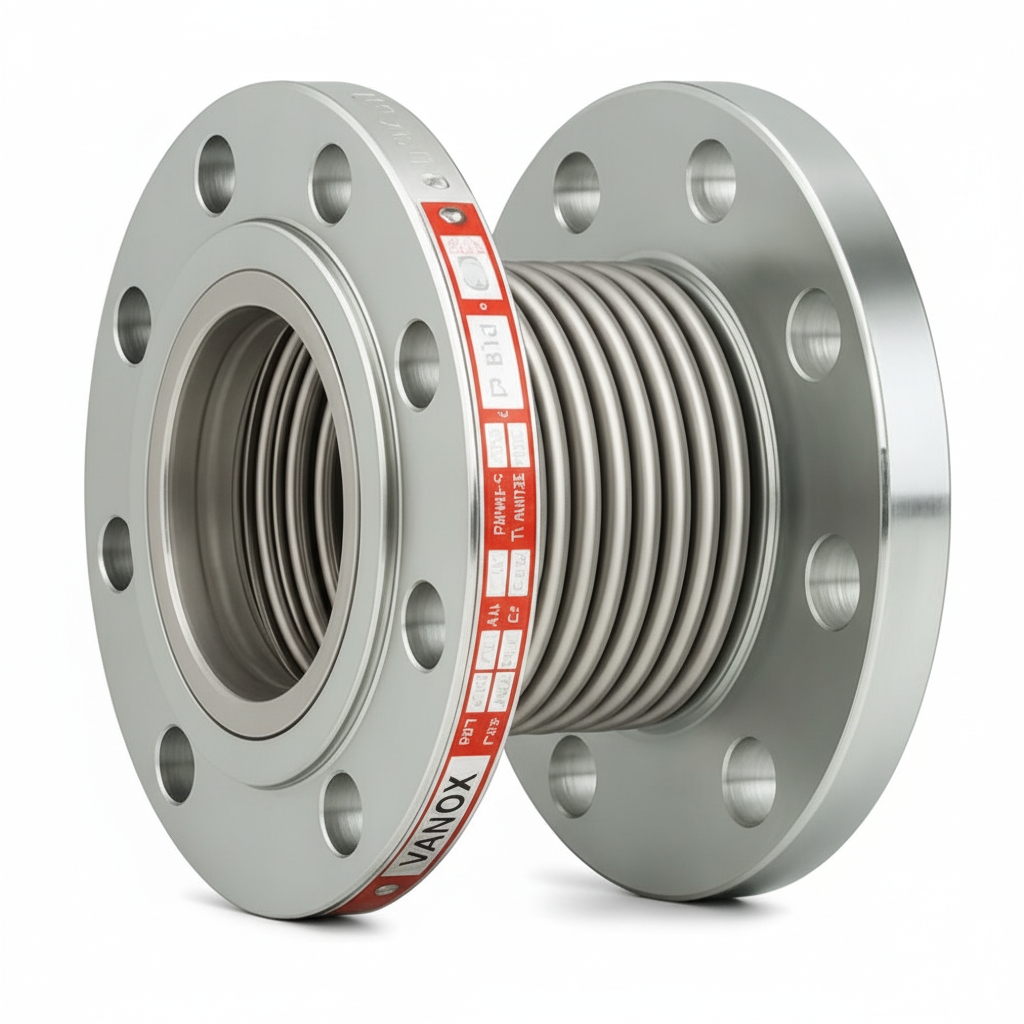

• Flanşlı Bağlantı: En yaygın yöntemdir. Döner flanşlar montaj sırasında delik eksenlerini karşılamayı kolaylaştırırken, kaynak boyunlu flanşlar yüksek basınçlı sistemler için pürüzsüz bir geçiş sağlar.
• Kaynak Boyunlu Bağlantı: Kalıcı ve %100 sızdırmazdır. Boru hattının rijit bir parçası haline gelir, ancak sökme işlemi için kesme gerektirir.
• Dişli Bağlantı: Genellikle bina içi kolon hatlarında (riser) tercih edilir. Küçük çaplı borularda hızlı montaj ve ses yalıtımı sağlar.
• Kanallı (Grooved) Bağlantı: Kaynağın yapılamadığı, deprem koruma uygulamaları gibi kolay takıp çıkarmanın gerektiği yerlerde standarttır.

Doğru bağlantı, sadece fiziksel bir birleşme değil, sistemin basınç dengesini koruyan kritik bir mühendislik kararıdır. Yanlış flanş seçimi, yüksek basınç altında tork kayıplarına ve sızıntılara neden olabilir.

Performans Artırıcı Aksesuarlar: Körük Koruma Stratejileri

Standart bir kompansatör, bazı ekstrem koşullarda ek korumaya ihtiyaç duyar. Vanox aksesuarları, ürünün ömrünü kritik seviyede uzatır:

• Laynerler (İç Kılıflar): Körük içinde kullanılır. Akışkan hızının yüksek olduğu (titreşimi önler) veya erozyon riskinin bulunduğu durumlarda zorunludur. Layner, akışkanın doğrudan körük boğumlarına çarpmasını engelleyerek türbülansı azaltır.
• Koruyucu Kapaklar (Dış Kılıflar): Körüğü dış mekanik hasarlardan (darbe, kaynak çapakları, aşınma) ve çevresel faktörlerden korur. Eğer boruya yalıtım yapılacaksa, yalıtım malzemesi doğrudan körük üzerine değil, bu kapağın üzerine uygulanmalıdır.
• Limit Çubukları: Körüğün tasarlanan genleşme kapasitesinin ötesinde aşırı açılmasını önler. Bir “sigorta” görevi görerek sistemin patlamasını engeller.

Layner seçimi yapılırken akışkanın viskozitesi önemlidir; yüksek viskoziteli akışkanlarda layner ile körük arasına madde birikmemesi için özel tahliye delikleri veya farklı tasarımlar tercih edilmelidir.

Ana Ankrajlar ve Kılavuzlar: Sistemin Güvenlik Temelleri

Kompansatör kullanılan bir boru hattında, hareketin sadece genleşme parçası üzerine yönlendirilmesi gerekir. Bunun için Ana Ankrajlar ve Kılavuzlar hayati önem taşır. Ana ankrajlar, basınç kuvvetini sisteme dağıtırken; kılavuzlar, boru hattının hareketinin yalnızca istenen yönde (örneğin eksenel) gerçekleşmesini sağlar.

Ana ankrajların dayanması gereken üç temel kuvvet vardır:
1. Basınç Kuvveti: Boru çapı ve işletme basıncının çarpımıyla oluşan tonlarca yük.
2. Sürtünme Kuvveti: Borunun yataklar üzerindeki hareket direnci.
3. Yay Sabiti: Körüğün kendi esneme direnci.
Vanox mühendislik departmanı, her proje için bu kuvvetleri hesaplayarak ankrajların yerleşimini planlar. Yetersiz ankrajlama, kompansatörün patlamasına değil, boru hattının sistemden “fırlamasına” neden olabilir.

Vanox Çözümleriyle Güvenlik ve Uzun Ömür

Türkiye gibi sismik aktivitenin ve büyük termal farklılıkların yaşandığı bölgelerde, doğru kompansatör seçimi projenin başarısını ve güvenliğini doğrudan etkiler. Vanox, bir Türk üreticisi olarak uluslararası standartlara (DIN, ASME, EJMA, ISO) tam uyumlu üretim yaparak küresel pazarda rekabet etmektedir.

İster bir köprüdeki Kardan Mafsallı Deprem Kompansatörü olsun, ister bir enerji santrallindeki yüksek basınçlı Dıştan Basınçlı Kompansatör; Vanox, projelerinize uzun ömürlülük ve sıfır arıza riskini entegre eder. Ürünlerimiz üretim bandından çıkmadan önce hidrolik testler, radyografik incelemeler ve penetrant muayenelerinden geçerek %100 kalite onayı alır.

Sonuç olarak: Doğru kompansatör seçimi ve montajı, sadece anlık bir maliyet değil, yapının onlarca yıllık işletme süresi boyunca garantili bir yatırım ve güvenlik teminatıdır. Mühendislik hesaplamalarınızda Vanox uzmanlığına güvenerek tesisatınızın ömrünü sigortalayabilirsiniz. Profesyonel çözümler ve teknik destek için bizimle iletişime geçin.

EJMA Standartları: Kompansatör Tasarımının Matematiksel Temeli

Dünya çapında kompansatör tasarımı ve üretimi denildiğinde akla gelen en otoriter kuruluş EJMA (Expansion Joint Manufacturers Association – Genleşme Parçası Üreticileri Birliği)’dır. Vanox üretim felsefesi, körüğün boğum geometrisinden malzeme kalınlığına kadar tüm süreçlerde EJMA standartlarını baz alır. Bir kompansatörün tasarımı, sadece görsel bir form oluşturmak değil; basınç, sıcaklık ve çevrim ömrü arasındaki hassas dengeyi kurmaktır.

Kritik Tasarım Parametreleri

Mühendislik ekibimiz bir projeyi analiz ederken şu değişkenleri EJMA formülasyonlarına göre hesaplar:

• Çevrim Ömrü (Cycle Life): Bir kompansatörün ömrü boyunca kaç kez genleşip büzüleceği hesaplanır. Genellikle standart endüstriyel uygulamalarda 1000 ila 3000 tam çevrim hedeflenirken, nükleer veya kritik enerji tesislerinde bu rakam on binlere çıkabilir.
• Yay Katsayısı (Spring Rate): Körüğün hareket etmek için boru hattına uyguladığı direnç kuvvetidir. Düşük yay katsayısı, ana ankrajların ve bağlı ekipmanların (pompalar gibi) üzerindeki yükü azaltmak için kritik önemdedir.
• Burkulma (Squirm) Basıncı: Özellikle yüksek basınçlı ve uzun körüklü sistemlerde, iç basıncın etkisiyle körüğün formunun bozulması (burkulması) riskidir. Tasarım aşamasında işletme basıncı, güvenli burkulma basıncının en az 1.5 – 2 kat altında tutulmalıdır.

Bu hesaplamalar, kompansatörün sadece bir bağlantı parçası değil, bir basınçlı kap ciddiyetinde ele alınması gerektiğini gösterir. Vanox bünyesinde yapılan sonlu elemanlar analizi (FEA) ile körük üzerindeki gerilme noktaları dijital ortamda simüle edilerek hata payı minimize edilir.

Bellows Korozyonu: Metal Yorgunluğu ve Kimyasal Etkiler

Kompansatörlerin arızalanmasındaki en yaygın nedenlerden biri korozyondur. Körükler, yapıları gereği ince et kalınlığına sahip oldukları için korozyonun etkilerine karşı ana boru hattından çok daha hassastır. Malzeme seçimi yapılırken akışkanın içindeki klorür miktarı, asidite oranı ve işletme sıcaklığı gibi faktörler titizlikle incelenmelidir.

Sık Karşılaşılan Korozyon Tipleri

Pitting (Karıncalanma) Korozyonu: Akışkan içindeki klorür iyonlarının paslanmaz çelik yüzeyinde lokal delikler oluşturmasıdır. Özellikle deniz suyu veya kimyasal atık su hatlarında AISI 316L veya 316Ti kullanımı bile bazen yetersiz kalabilir; bu durumlarda Inconel 625 veya Hastelloy gibi süper alaşımlar tercih edilmelidir.

Gerilmeli Korozyon Çatlaması (SCC): Yüksek sıcaklık ve çekme gerilmesinin birleştiği durumlarda, malzemenin kristal yapısında ani çatlaklar oluşmasıdır. Bir kompansatör sürekli hareket halinde olduğu için bu tip korozyona çok müsaittir. Vanox, üretim sonrasında uyguladığı gerilme giderme tavlaması (solution annealing) işlemleriyle körükleri bu riske karşı güçlendirir.

Erozyon Korozyonu: Akışkanın içindeki katı partiküllerin veya yüksek hızın körük boğumlarını fiziksel olarak aşındırmasıdır. Bu sorunun önüne geçmek için Layner (İç Kovan) kullanımı vazgeçilmez bir mühendislik çözümüdür. Layner, akışkanın körüğe temasını keserek hem kimyasal hem de fiziksel aşınmayı engeller.

Sektörel Çözümler: Her Tesisin İhtiyacı Farklıdır

Kompansatörler “tek tip” ürünler değildir. Her sektörün kendine özgü zorlukları ve teknik gereksinimleri vardır. Vanox olarak, farklı endüstrilerin dinamiklerini anlayarak sektörel bazlı özel imalatlar gerçekleştiriyoruz.

Jeotermal ve Bölgesel Isıtma Hatları

Bu hatlarda en büyük zorluk, boru hatlarının çok uzun (kilometrelerce) olması ve sıcaklık farklarının ekstrem düzeyde (150°C – 200°C) bulunmasıdır. Bu sistemlerde genellikle Dıştan Basınçlı Kompansatörler kullanılır. Çünkü bu modeller, yüksek miktardaki genleşmeyi (120mm, 150mm gibi) körükte burkulma yaratmadan güvenle karşılayabilir. Ayrıca jeotermal sudaki aşındırıcı minerallere karşı özel iç kaplama opsiyonları sunulmaktadır.

Gemi İnşa ve Marin Uygulamaları

Gemi makineleri sürekli titreşim altındadır ve alan kısıtlıdır. Egzost hatlarında yüksek sıcaklığa dayanan paslanmaz çelik körükler, soğutma suyu hatlarında ise titreşim emici kauçuk kompansatörler kullanılır. Deniz suyu korozyonuna karşı bağlantı elemanlarının galvaniz kaplı olması veya paslanmaz çelikten seçilmesi kritiktir.

HVAC ve Bina Tesisatı

Yüksek katlı binaların kolon hatlarında (riser) oluşan termal uzamalar, katlar arasındaki tesisatın kopmasına neden olabilir. Bu hatlarda ses izolasyonu da önceliklidir. Dişli veya flanşlı Eksenel Kompansatörler, pompa dairelerinde ise ses ve vibrasyonu kesen çift boğumlu kauçuk ürünler tercih edilerek konforlu bir yaşam alanı sağlanır.

Montaj Hataları: Kompansatörlerin Neden Patladığını Anlamak

En kaliteli kompansatörü bile yanlış monte ederseniz, sistem birkaç hafta içinde iflas edecektir. Sektördeki arızaların %80’i ürün hatasından değil, yanlış montaj ve yataklama eksikliğinden kaynaklanmaktadır.

En Yaygın 4 Hata

1. Eksenel Hizalama Bozukluğu: Kompansatör, bir boru bükme aparatı değildir. Eğer iki boru ucu tam olarak karşılamıyorsa, kompansatörü zorlayarak takmak körüğü “ön gerilmeye” sokar ve çevrim ömrünü bir anda bitirir.
2. Burulma (Torsion) Gerilmesi: Metal körükler eksenel ve yanal hareketlere dayanıklıdır ancak burulmaya (kendi ekseni etrafında dönmeye) karşı sıfır toleransa sahiptir. Flanş sıkılırken körüğün dönmemesi için dikkat edilmelidir.
3. Kaynak Çapakları ve Darbeler: Montaj sırasında körük boğumları üzerine düşen bir kaynak çapağı, paslanmaz çelik üzerinde lokal bir ısınma noktası oluşturur ve korozyonu tetikler. Körüklerin montaj anına kadar koruyucu bir kılıf altında tutulması şarttır.
4. Yetersiz Sabit Nokta (Ankraj): Sabit noktalar, sistem basıncının yarattığı “itme kuvvetini” taşıyamazsa, boru hattı kayar ve kompansatörün üzerindeki limit rotları kopar. Bu, sistemin feci şekilde patlamasına yol açar.

Vanox, her sevkiyatla birlikte detaylı bir Montaj ve Kullanım Kılavuzu göndererek saha ekiplerinin bu hataları yapmasını engellemektedir.
