Manyetik Seviye Şalterleri Teknoloji ve Mühendislik Rehberi
Manyetik seviye şalteri, endüstriyel proses tesislerinde, depolama tanklarında, sıvı rezervuarlarında ve kazan hatlarında akışkan seviyesini önceden belirlenmiş alt (minimum) veya üst (maksimum) noktalara ulaştığında algılayarak elektriksel kontak (ON/OFF) sinyali üreten otomasyon elemanıdır. Temel görevi, sıvı seviyesine bağlı olarak pompaları otomatik çalıştırmak veya durdurmak, motorlu vanalara komut vermek ve taşma veya kuru çalışma durumlarında sesli/ışıklı alarm sistemlerini devreye sokmaktır.
Manyetik seviye şalterlerinin temel çalışma mekanizması, Arşimet Kaldırma Kuvveti ve Manyetik İndüksiyon (Mıknatıs) ilkelerinin birleşimidir. Tank içerisindeki sıvının yükselmesi veya alçalmasıyla hareket eden şamandıranın içinde yüksek manyetik güce sahip kalıcı bir mıknatıs yer alır. Şamandıra belirlenen sınır noktasına ulaştığında, mıknatısın oluşturduğu manyetik alan, muhafaza tüpü içerisindeki reed switch’i (manyetik kontak) veya micro switch anahtarını tetikler. Bu işlem akışkan ile elektrik devreleri arasında fiziksel bir temas olmadan gerçekleştiği için yüksek sızdırmazlık ve operasyonel güvenlik sağlanır.
Yandan montajlı seviye kontrol çözümlerinde endüstri standardı haline gelen F1 serisi, kompakt tasarımları ve yüksek güvenilirlikleriyle öne çıkar.
F1 Standart Seviye Şalteri

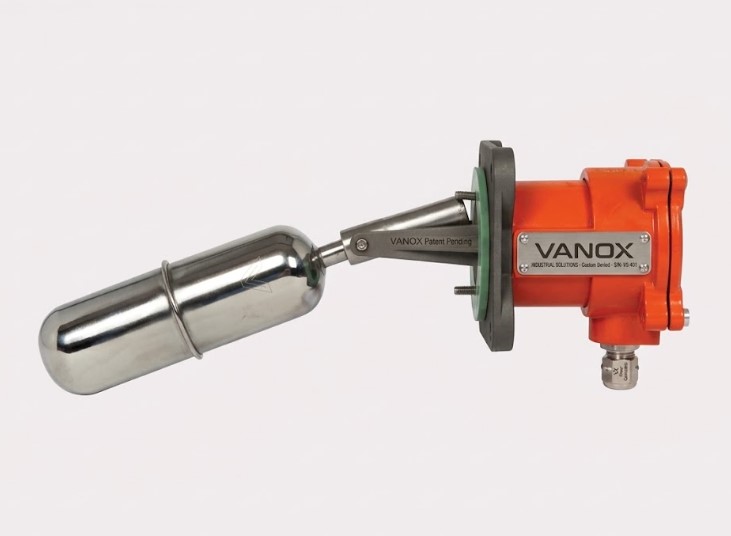

F1 Standart manyetik seviye şalteri, tankın yan duvarına dişli veya flanşlı olarak monte edilen kol mekanizmalı şalterlerdir. Şamandıranın dikey düzlemde hareket etmesiyle iç kısımdaki mikro anahtar konum değiştirir. Su depolama tankları, hidrofor sistemleri, makine yağlama üniteleri ve genel endüstriyel depolarda en yaygın kullanılan fiyatsal açıdan ekonomik modeldir.
F1 Test Kollu Seviye Şalteri

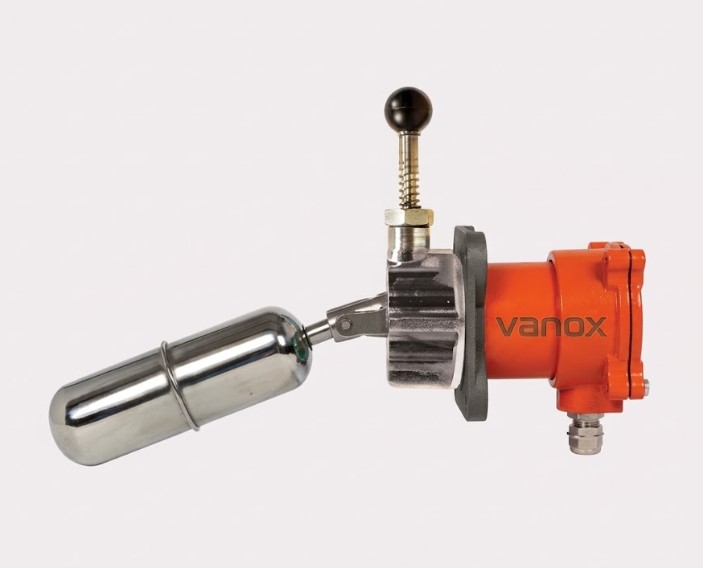

Kritik proseslerde ekipmanların periyodik bakımı ve fonksiyon testleri hayati önem taşır. F1 Test Kollu manyetik seviye şalteri, gövde üzerinde bulunan harici bir manuel test kolu içerir. Tesis operatörü bu kolu elle hareket ettirerek, tankta sıvı seviyesi değişmese dahi şamandırayı mekanik olarak kaldırabilir. Bu sayede pompanın, alarmların veya emniyet vanalarının sorunsuz çalışıp çalışmadığı tankı doldurmaya gerek kalmadan birkaç saniyede doğrulanabilir.

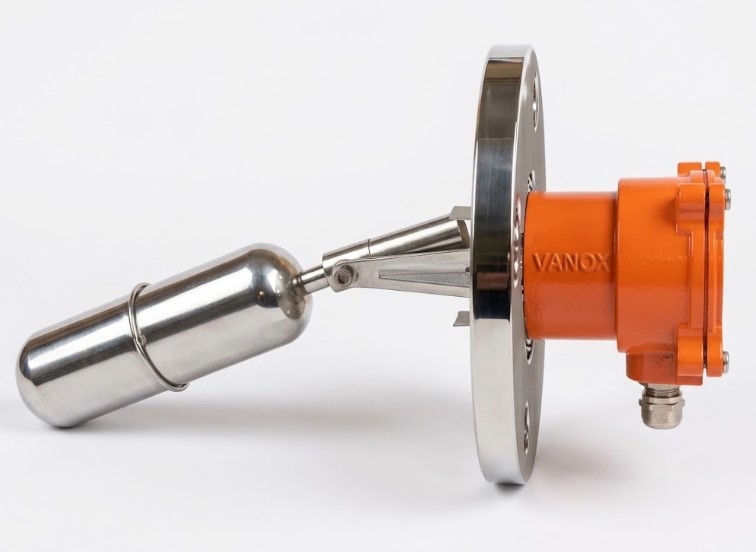

Endüstriyel kaplarda ve ağır sanayi hatlarında standart dişli bağlantılar basınç veya korozyon nedeniyle yetersiz kalabilir. Norm Flanşlı manyetik seviye şalteri, uluslararası standartlara (DIN EN 1092-1 / ANSI B16.5) uygun flanş boyutlarıyla üretilerek proses kaplarına mükemmel uyum sağlar.
Norm flanşlı şalterlerin teknik özellikleri şunlardır:
- Yüksek Basınç Dayanımı: PN16, PN25, PN40 ve PN64 basınç sınıflarında güvenli sızdırmazlık.
- Paslanmaz Gövde Tasarımı: AISI 304, AISI 316L paslanmaz çelik malzeme seçenekleri ile kimyasal mukavemet.
- Sıcaklık Dayanımı: -40°C’den +250°C’ye kadar genleşme ve deformasyon yaşamadan hassas tetikleme.
Özellikle kimya reaktörleri, buhar kondens tankları ve basınçlı hava depolarında yüksek sızdırmazlık performansıyla tercih edilirler.

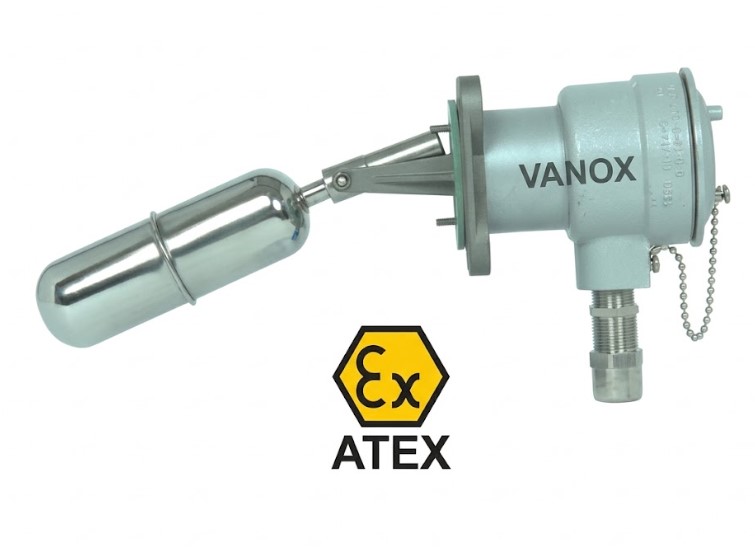

Rafineriler, LPG/LNG depolama tesisleri, boya fabrikaları ve solvent depoları gibi patlama riski barındıran alanlarda standart elektrikli ekipmanların kullanımı felakete yol açabilir. F1 Ex-Proof manyetik seviye şalteri, ATEX / IECEx sertifikalı alev sızdırmaz (Flameproof – Ex d) terminal kutusu ve kendinden emniyetli yapısıyla bu ortamlarda tam güvenlik sağlar.
Ex-Proof modellerde oluşabilecek olası bir elektrik kıvılcımı döküm gövdeli özel muhafaza içinde hapsedilerek dış ortamdaki patlayıcı gaz veya buhar karışımı ile temas etmesi engellenir. Akaryakıt yakıt tankları, yanıcı kimyasal depolama havuzları ve maden tesislerinde yasal standartlar gereği Ex-proof şalter kullanımı zorunludur.
Vanox ürün yelpazesi, endüstrideki farklı montaj ve akışkan gereksinimlerine göre geliştirilmiş zengin seviye şalteri çeşitlerini kapsar:
Kablolu ve Şamandıralı Seviye Şalterleri
Özellikle pis su, atık su arıtma havuzları ve drenaj kuyularında kullanılan kablolu şalterler, neopren veya PVC kablo ucuna bağlı ağırlıklı bir şamandıradan oluşur. Sıvı yükseldikçe bilyalı manyetik mekanizma yön değiştirerek pompalara start/stop komutu verir. Katı parçacık içeren veya çamurlu sıvılarda tıkanma yapmadığı için idealdir.
Mini Manyetik Seviye Şalterleri
Dar alanlara sahip küçük tanklar, OEM makineler, otomatlar, medikal cihazlar ve kahve makineleri gibi kompakt üniteler için plastik (PP, PVDF) veya paslanmaz malzemeden üretilen küçük boyutlu seviye sensörleridir.
Üstten Daldırma / Montajlı Seviye Şalterleri
Yandan delik açılması mümkün olmayan yeraltı depoları veya dikey silindirik tanklarda, tankın üst kapağına monte edilen ve aşağıya doğru uzanan mil üzerinde birden fazla kontak noktası (Min, Max, Alarm) barındıran şalterlerdir.
Vanox manyetik seviye şalterleri otomatik seviye denetiminin gerekli olduğu neredeyse tüm sanayi kollarında temel kontrol elemanı olarak görev yapar:
- Su Hizmetleri ve Bina Otomasyonu: Yangın hidrant depolama tankları, kullanma suyu depoları, hidrofor sistemleri.
- Enerji ve Gemi İnşa (Marine): Sintine tankları, yakıt dinlendirme depoları, türbin yağlama üniteleri.
- Gıda ve İlaç Sanayi: Hijyenik paslanmaz tanklar, süt ve içecek depolama kapları.
- Kimya ve Arıtma Tesisleri: Asit ve baz depolama reaktörleri, klorizasyon üniteleri, nötralizasyon havuzları.
Tesisiniz için doğru ürün seçimi yapmak için Vanox web sitemiz üzerinden teknik ekibimizle iletişime geçebilirsiniz.
Sisteminiz için en uzun ömürlü ve doğru seviye şalterini seçerken aşağıdaki teknik parametrelerin değerlendirilmesi gerekir:
- Akışkan Özellikleri: Akışkanın kimyasal korozifliği, yoğunluğu ve vizkozitesi şamandıra malzemesini (316SS, PP, PVDF, Teflon) belirler.
- Çalışma Basıncı ve Sıcaklığı: Prosesin maksimum basınç değeri flanş sınıfını veya gövde et kalınlığını tanımlar.
- Elektriksel Yük ve Kontak Tipi: Şalterin tetikleyeceği güce göre N.O. (Normally Open), N.C. (Normally Closed) veya SPDT kontak seçilmelidir. High-power röle bağlanması kontak ömrünü uzatır.
- Montaj Konumu: Depo yapısına göre yandan (horizontal) veya üstten (vertical) montaj tipine karar verilmelidir.
Sıkça Sorulan Sorular (S.S.S)
Seviye göstergeleri (MLG) tankın içindeki sıvı seviyesini anlık ve sürekli olarak gözle takip etmenizi sağlayan görsel ölçüm cihazlarıdır. Seviye şalterleri ise sıvının belirlenen alt veya üst sınıra ulaştığında elektrik kontağı (ON/OFF) üreterek pompaları veya alarmları otomatik çalıştıran otomasyon elemanlarıdır.
F1 test kollu seviye şalterleri, üzerlerinde bulunan manuel kol sayesinde tankı doldurmaya gerek kalmadan şamandırayı elle kaldırmanızı sağlar. Böylece pompaların, vanaların veya alarm sistemlerinin sorunsuz çalışıp çalışmadığı periyodik olarak test edilebilir.
Yanııcı, parlayıcı veya patlayıcı gaz/buhar riski barındıran akaryakıt depolarında, LPG/LNG tesislerinde, solvent tanklarında ve kimya tesislerinde güvenlik standartları gereğince ATEX sertifikalı Ex-Proof seviye şalterleri kullanılmalıdır.
Manyetik kontaklar (Reed switch veya microswitch) fiziksel aşınmaya maruz kalmadığı için uygun voltaj ve akım değerlerinde 1 milyonun üzerinde anahtarlama ömrüne sahiptir. Elektriksel arkları önlemek için araya koruyucu röle konulması önerilir.
Hayır, kablolu şamandıralı şalterler pürüzsüz dış yüzeyleri ve geniş hareket kabiliyetleri sayesinde çamurlu, lifli veya katı partikül içeren atık su havuzlarında tıkanma yapmadan güvenle çalışır.
