Endüstriyel tesislerde boru, kanal ve baca sistemleri; yüksek sıcaklık, titreşim, basınç değişimleri ve termal genleşme gibi zorlu koşullar altında çalışır. Bu koşullar, sistemlerde ciddi mekanik zorlanmalara neden olur. Genleşmeden ve titreşimden kaynaklanan bu yüklerin güvenli şekilde absorbe edilmesi, sistemin uzun ömürlü ve emniyetli çalışması açısından kritik öneme sahiptir. Bu noktada Bez Kompansatörler (Fabric Expansion Joints), özellikle düşük basınçlı ve yüksek sıcaklıklı uygulamalarda etkili ve ekonomik bir çözüm sunar.
Bez Kompansatör Nedir?
Bez kompansatörler, kanal ve baca sistemlerinde meydana gelen eksenel, yanal ve açısal hareketleri absorbe etmek amacıyla tasarlanan esnek genleşme elemanlarıdır. Metal kompansatörlere kıyasla çok daha hafif ve esnek bir yapıya sahiptirler. Genellikle hava, duman, egzoz ve gaz taşıma sistemlerinde tercih edilirler.
Bez kompansatörler tek bir malzemeden oluşmaz. Aksine, çalışma şartlarına göre belirlenen çok katmanlı bir yapı ile üretilirler. Bu katmanlar, yüksek sıcaklık dayanımı, gaz sızdırmazlığı, kimyasal direnç ve mekanik mukavemet gibi farklı görevler üstlenir.
Bez Kompansatörlerin Kullanım Alanları
Bez kompansatörler, geniş bir endüstriyel kullanım alanına sahiptir. Başlıca kullanım alanları şunlardır:
- Enerji santralleri
- Çimento fabrikaları
- Demir-çelik tesisleri
- Petrokimya ve rafineri tesisleri
- Atık yakma tesisleri
- Endüstriyel kazan ve fırın sistemleri
- Hava kanalları ve baca hatları
- Toz toplama ve filtrasyon sistemleri
Bu tesislerde bez kompansatörler, hem sistem güvenliğini artırır hem de ekipmanların maruz kaldığı mekanik yükleri azaltarak bakım maliyetlerini düşürür.
Bez Kompansatörlerin Yapısı ve Katmanları
Bez kompansatörlerin performansı, kullanılan katmanların türüne ve dizilimine doğrudan bağlıdır. Tipik bir bez kompansatör aşağıdaki ana katmanlardan oluşur:
Gaz Sızdırmazlık Katmanı
Bu katman, sistemden geçen gazların dış ortama sızmasını engeller. Genellikle PTFE (Teflon), silikon veya elastomer bazlı malzemeler kullanılır. Gaz sızdırmazlık katmanı, kompansatörün güvenli çalışması açısından en kritik bileşenlerden biridir.
Isı Dayanım Katmanı
Yüksek sıcaklıklara karşı dayanım sağlayan bu katmanda cam elyaf kumaş, seramik elyaf veya özel yüksek sıcaklık tekstilleri tercih edilir. Çalışma sıcaklığına bağlı olarak tek katlı veya çok katlı olarak tasarlanabilir.
Mekanik Dayanım Katmanı
Bu katman, kompansatörün iç basınç ve mekanik zorlanmalara karşı mukavemetini artırır. Genellikle yüksek mukavemetli cam elyaf dokuma kumaşlar kullanılır.
Dış Koruyucu Katman
Dış katman, bez kompansatörü çevresel etkilere karşı korur. UV ışınları, kimyasal buharlar ve aşındırıcı dış ortam şartlarına karşı silikon kaplamalı veya özel kaplamalı kumaşlar tercih edilir.
Bez Kompansatörlerin Teknik Avantajları
Yüksek Esneklik
Bez kompansatörler, metal kompansatörlere kıyasla çok daha yüksek hareket kabiliyetine sahiptir. Büyük genleşmelerin ve yer değiştirmelerin olduğu sistemlerde güvenle kullanılabilir.
Titreşim Sönümleme
Esnek yapıları sayesinde titreşimi etkin şekilde sönümler. Fan, blower ve benzeri ekipmanlardan kaynaklanan titreşimlerin sisteme yayılmasını engeller.
Hafif Yapı ve Kolay Montaj
Bez kompansatörler oldukça hafiftir. Bu özellik, montaj süresini kısaltır ve taşıyıcı konstrüksiyon üzerindeki yükü azaltır.
Büyük Kesitlerde Uygulanabilirlik
Kare ve dikdörtgen kesitli büyük kanal sistemlerinde bez kompansatörler, metal çözümlere kıyasla daha ekonomik ve pratik bir alternatif sunar.
Kimyasal Dayanım
Doğru katman ve kaplama seçimi ile asidik, bazik ve agresif gaz ortamlarında uzun süreli kullanım mümkündür.
Bez Kompansatör Tasarımında Dikkat Edilmesi Gereken Teknik Parametreler
Bez kompansatörlerin doğru çalışabilmesi için tasarım aşamasında aşağıdaki parametreler mutlaka dikkate alınmalıdır:
- Çalışma sıcaklığı (sürekli ve maksimum)
- Sistem basıncı (pozitif veya negatif)
- Hareket miktarı ve yönü
- Taşınan gazın kimyasal içeriği
- Kanal veya baca ölçüleri
- Montaj tipi ve flanş detayları
Bu kriterler göz önünde bulundurulmadan yapılan seçimler, kompansatör ömrünü ciddi şekilde kısaltabilir.
Bez Kompansatörlerin Endüstriyel Sistemlere Katkısı
Doğru tasarlanmış ve uygun malzemelerle üretilmiş bez kompansatörler, sistemlerde oluşabilecek mekanik arızaların önüne geçer. Aynı zamanda enerji verimliliğini artırır, plansız duruşları azaltır ve işletme maliyetlerini düşürür.

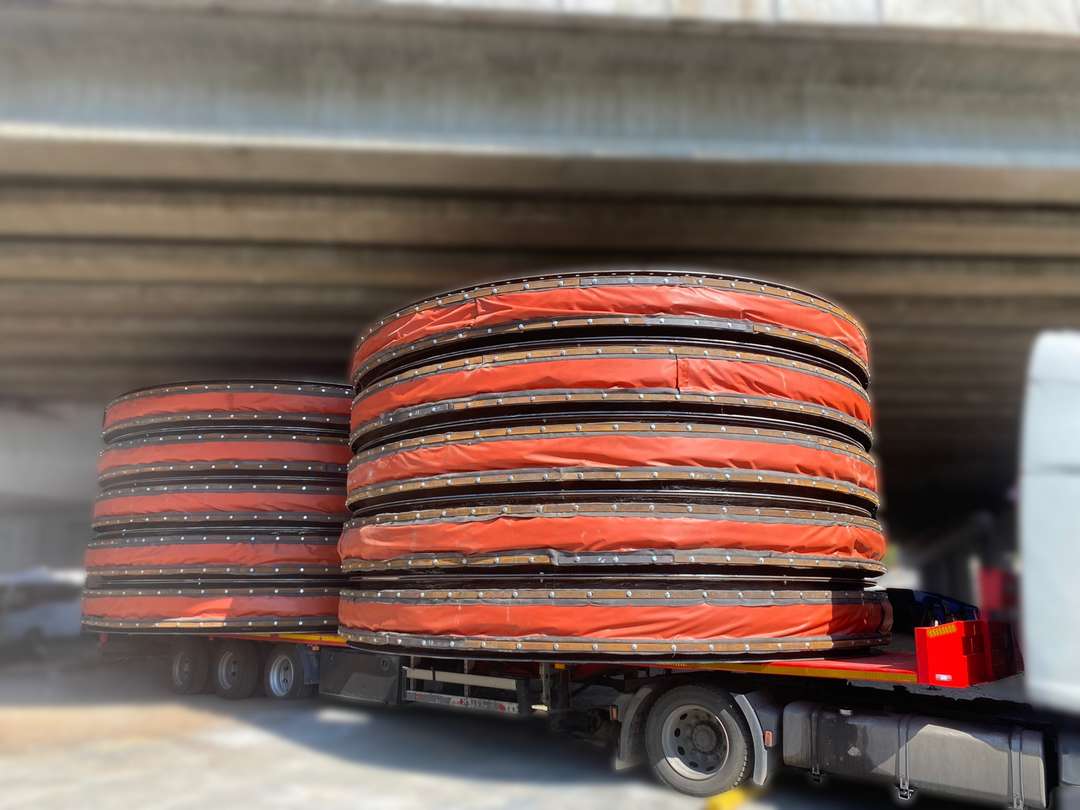

Vanox Özel İmalat Bez Kompansatörler
Bez Kompansatörler (Fabric Expansion Joints), özellikle düşük basınçlı ve yüksek sıcaklıklı kanal ve baca sistemleri için vazgeçilmez genleşme çözümleridir. Esnek yapıları, yüksek hareket kabiliyetleri ve kimyasal dayanımları sayesinde modern endüstriyel tesislerde güvenli ve uzun ömürlü bir kullanım sunarlar. Doğru mühendislik yaklaşımı ve uygun malzeme seçimi ile bez kompansatörler, endüstriyel sistemlerin verimli ve sorunsuz çalışmasına önemli katkı sağlar.
