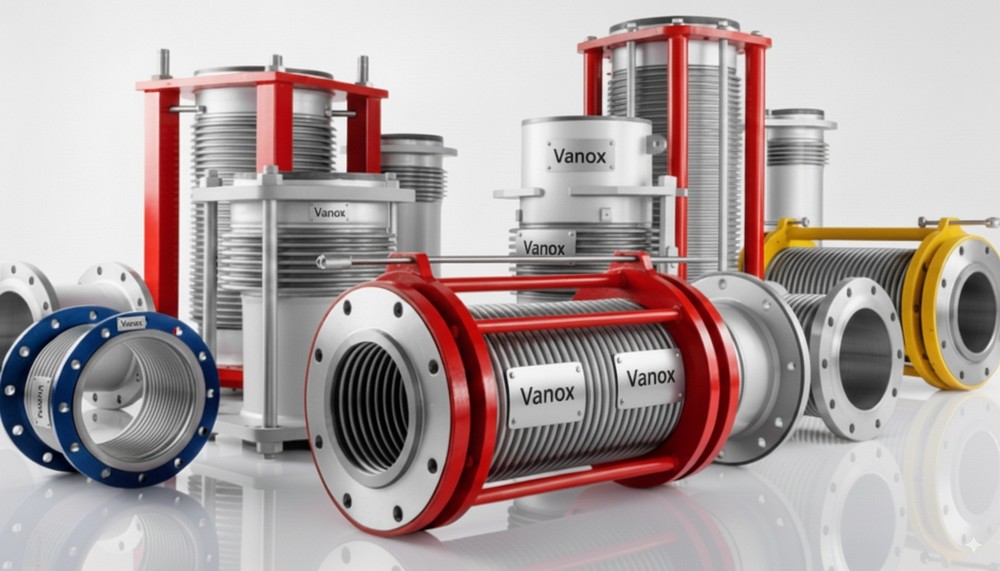

Metal Kompansatörler: Endüstriyel Boru Hatlarının Dinamik Koruyucusu
Endüstriyel boru ve kanal sistemlerinde termal genleşme ve mekanik gerilimi yönetmek, tesisatın güvenliği ve uzun ömürlülüğü için kritik öneme sahiptir. Bu karmaşık görevi üstlenen ana bileşenler, **Metal Kompansatörler**dir. Bu esnek elemanlar, hareketleri emerek, titreşimi azaltarak ve montaj hatalarını telafi ederek pahalı ekipmanları korur ve operasyonel aksaklıkları önler.
Metal Kompansatör Nedir ve Çalışma Prensibi Nasıldır?
Metal Kompansatör (veya Metal Genleşme Derzi), yüksek performanslı alaşımlardan (genellikle **paslanmaz çelikler – AISI 304, 316, 321** – veya Inconel gibi özel malzemeler) üretilmiş, bir ya da daha fazla **metal körükten**, uç bağlantı elemanlarından ve gerekli aksesuarlardan (layner, koruyucu kapak, rot vb.) oluşan esnek bir bileşendir. Temel amacı, sistemin sıcaklık değişimleri nedeniyle uzamasını veya büzülmesini karşılamaktır.
Körüğün oluklu (koruge) yapısı, kompansatöre esneklik kazandırır. Boru hattı ısındığında uzar ve bu uzama, körüğün sıkışmasıyla (kompresyon) emilir; boru soğuduğunda ise kısalır ve bu kısalma, körüğün açılmasıyla (ekstansiyon) telafi edilir. Bu kontrollü hareket emilimi, boru hattı, pompa ve vana gibi sabit bileşenler üzerindeki gerilimi sıfırlar.
Sistem Güvenliği İçin Metal Kompansatörlerin Kritik Faydaları
Metal kompansatörlerin kullanımı, endüstriyel tesisatlar için hayati ve çok yönlü avantajlar sunar:
- **Termal Gerilim Önleme:** Sıcaklık dalgalanmalarının neden olduğu kuvvetli gerilimlerin boru sisteminde birikmesini engeller. Bu, tesisatın çatlamasını veya kaynak noktalarının kırılmasını önler.
- **Titreşim İzolasyonu:** Pompa, kompresör ve türbin gibi dinamik makinelerden yayılan titreşimleri emer ve bu titreşimlerin boru hattına ve hassas ekipmanlara yayılmasını engeller.
- **Yanlış Hizalama Giderme:** Montaj sırasında oluşan küçük eksenel, yanal veya açısal yanlış hizalamaları (tolerans hatalarını) kolayca karşılar.
- **Gürültü Sönümleme:** Titreşimi emerek, akışkan veya mekanik kaynaklı gürültünün boru sistemi içindeki iletimini azaltır.
Metal Kompansatör Çeşitleri ve Uygulama Hareketleri
Doğru kompansatörün seçimi, sistemde karşılanması gereken hareketin türüne göre belirlenir. Başlıca tipler ve işlevleri şunlardır:
- **Eksenel Kompansatörler:** Borunun kendi ekseni boyunca olan boylamsal hareketini (uzama/kısalma) emer. En sık kullanılan tiptir.
- **Yanal Kompansatörler:** Boru eksenine dik (yana doğru) yer değiştirmeyi telafi eder. Genellikle menteşelerle desteklenir.
- **Açısal Kompansatörler:** Tek bir düzlemde açısal dönme hareketini karşılar. Mafsallar eksenel hareketi kısıtlar.
- **Universal Kompansatörler:** Birden fazla körük içerir ve eksenel, yanal ve açısal hareketlerin hepsini bir arada absorbe edebilir.
- **Basınç Dengeli Kompansatörler:** İç basınca bağlı olarak oluşan itme kuvvetini sıfırlayan özel bir tasarıma sahiptir, böylece sistemdeki ana ankrajlara yük binmesini engeller.
- **Limit Rotlu/Mafsallı Kompansatörler:** Eksenel hareketi sınırlarken, açısal veya yanal harekete izin vermek için rotlar (çekme çubukları) veya menteşeler kullanır.
- **Dıştan Basınçlı Kompansatörler:** Yüksek basınçta körüğün burkulma (çökme) riskini ortadan kaldırmak için tasarlanmıştır.
Kapsamlı Endüstriyel Kullanım Alanları
Metal kompansatörler, zorlu çalışma koşulları nedeniyle birçok sektörde kritik bir rol üstlenirler:
- **Enerji ve Santraller:** Yüksek sıcaklık ve basınç altında çalışan buhar, su ve gaz hatları.
- **Petrokimya ve Rafineriler:** Kimyasal korozyon ve yüksek ısıya maruz kalan proses boru sistemleri.
- **HVAC ve Bölgesel Isıtma:** Geniş çaplı ve uzun hatlarda termal genleşme kontrolü.
- **Gemi İnşa:** Titreşim ve deniz suyu korozyonuna karşı koruma.
- **Çelik ve Ağır Sanayi:** Yüksek ısı ve mekanik zorlanmanın olduğu fırın ve baca gazı kanalları.
Doğru Kompansatör Seçimi İçin Temel Kriterler
Sistem arızasını önlemek ve uzun ömürlülüğü sağlamak için seçim aşamasında aşağıdaki teknik detaylar göz önünde bulundurulmalıdır:
- **Çalışma Koşulları (Sıcaklık/Basınç):** Kullanılacak metal alaşımını ve körük yapısını belirleyen en önemli faktörlerdir.
- **Hareket Kapasitesi:** İhtiyaç duyulan maksimum eksenel, yanal ve açısal hareket miktarı.
- **Akışkan Uyumluluğu:** Taşınan akışkanın aşındırıcı etkisine karşı uygun korozyon direnci (Örn: 316L).
- **Yorulma Ömrü:** Kompansatörden beklenen minimum hareket döngüsü sayısı.
- **Bağlantı Tipi:** Boru hattına entegrasyon için flanşlı veya kaynak boyunlu bağlantı tercihi.
Kurulum ve Bakım İpuçları
Metal kompansatörlerin ömrünü uzatmak için doğru kurulum ve düzenli bakım şarttır:
- **Hizalama:** Kurulumda bükülme (burulma) gerilimi oluşturmaktan kaçının. Flanşların tam olarak paralel ve boru ekseninin merkezde olduğundan emin olun.
- **Ankraj ve Kılavuzlar:** Kompansatörün sadece tasarlanan hareketi yapmasını sağlamak için yeterli ve doğru konumlandırılmış ankrajlar ve kılavuzlar kullanılmalıdır.
- **Görsel Kontrol:** Korozyon, dış hasar veya körükte çatlak belirtileri için periyodik olarak kontrol edin.
- **Koruma:** Mekanik darbelere ve dış etkenlere karşı koruyucu kapaklar kullanılmalıdır.
Metal Kompansatörler, bir boru hattı sisteminin görünmez kahramanlarıdır. Termal ve mekanik gerilmelere karşı koruma sağlayarak sistemin genel güvenilirliğini, verimliliğini ve hizmet ömrünü doğrudan artırırlar. Doğru tipin seçimi ve uygun montaj, kritik altyapınızın onlarca yıl boyunca sorunsuz çalışmasının temelini oluşturur.
