Vanox Lens Tip Kompansatör: Yüksek Performanslı Endüstriyel Sistemlerin Güçlü Çözümü

Modern endüstriyel tesisatlar, özellikle enerji santralleri, rafineriler ve petrokimya kompleksleri, termal genleşme, basınç dalgalanmaları ve yapısal hareketler gibi zorlayıcı dinamiklere maruz kalır. Bu ekstrem koşullar altında boru hattı bütünlüğünü, sızdırmazlığı ve uzun ömrü korumak, özel olarak tasarlanmış çözümler gerektirir. İşte bu noktada, **Lens Tip Kompansatörler** (mercek tip genleşme derzleri), benzersiz geometrileri ve üstün mühendislik özellikleriyle öne çıkar. Türkiye’de köklü bir üretici olan **Vanox** tarafından imal edilen bu kompansatörler, güvenilirlik, dayanıklılık ve hassas mühendisliği birleştirerek dünya çapındaki en zorlu uygulamalar için ideal hale gelmiştir.

Lens Tip Kompansatörün Kapsamlı Tanımı ve Teknik Özellikleri

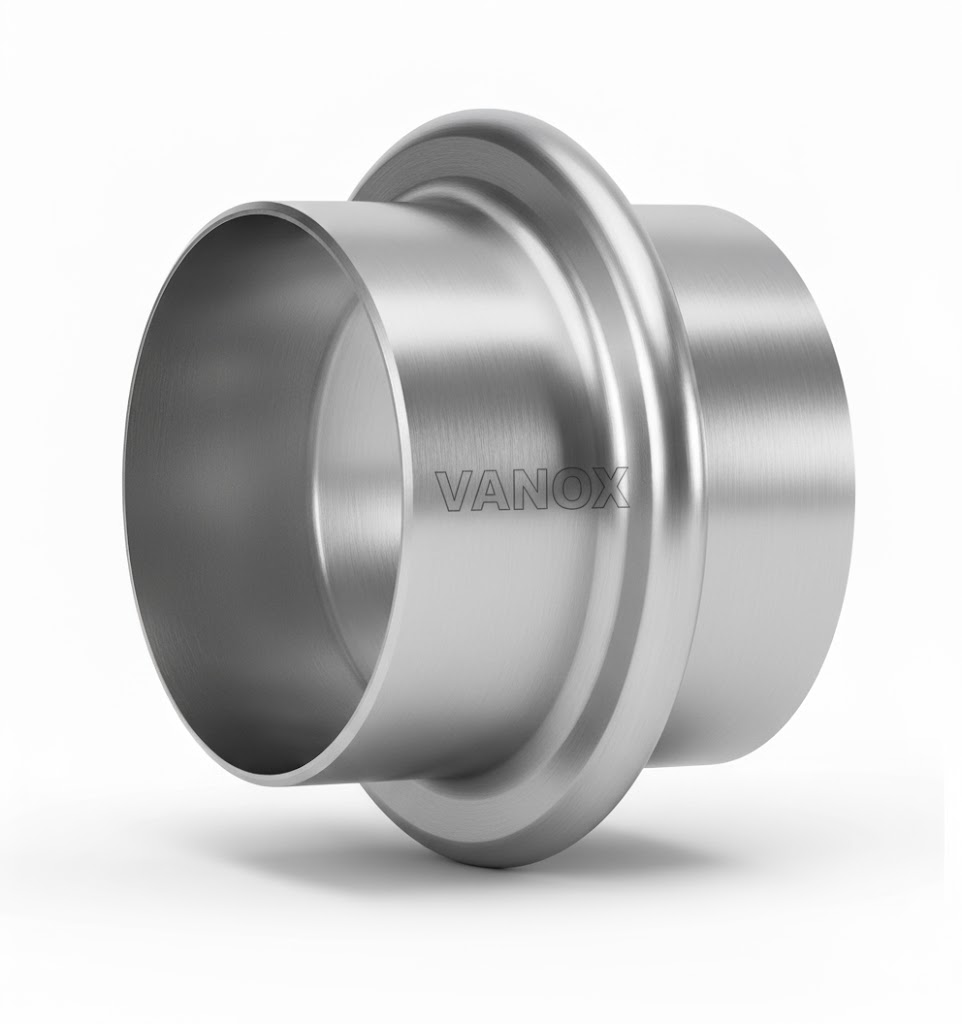

Lens Tip Kompansatörler, yüksek performanslı endüstriyel sistemlerde eksenel hareketleri, termal genleşmeleri ve basınç değişimlerini absorbe etmek için tasarlanmış özel boru hattı bileşenleridir. Adını, enine kesitinin **mercek (lens)** şeklindeki kendine has geometrisinden alır. Bu mercek şeklindeki yapı, geleneksel körüklü kompansatörlere göre farklı bir hareket emme mekaniği sunar.

Yapısal Tasarım ve İmalat Detayları

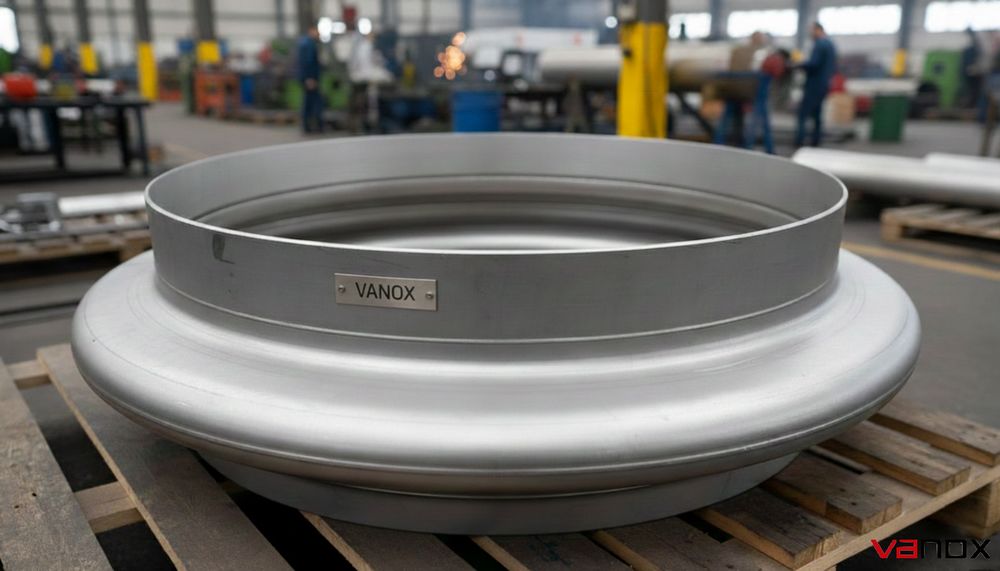

Lens yapısı, temel olarak içe doğru çukurlaştırılmış iki metal plakanın dikkatli bir TIG/MIG kaynağı ile birleştirilmesiyle oluşturulur. Bu konfigürasyon, kompansatörün esnek ancak son derece dayanıklı bir yapıya kavuşmasını sağlar. Bu özgün tasarım, stresi etkili bir şekilde azaltır, sızıntıları önler ve standart körük tiplerine kıyasla yorulmaya karşı direncini artırır. Plakaların birleşimi, basınç altında dahi mükemmel bir sızdırmazlık sağlamak üzere optimize edilmiştir.

Vanox, zorlu endüstriyel ortamlarda üstün mukavemet ve korozyon direnci sağlamak için yüksek kaliteli malzemeler kullanır:

  • Karbon Çeliği: Yüksek sıcaklık ve basınç dayanımı gerektiren genel endüstriyel uygulamalar için.
  • Paslanmaz Çelik (AISI 304, 316, 321): Kimyasal direnç, deniz suyu maruziyeti ve aşırı sıcaklık gerektiren prosesler için. Özellikle 321, stabilize edilmiş yapısıyla termal şoklara karşı idealdir.
  • Alaşımlı Çelikler (Örn: Cr-Mo alaşımları): Enerji santralleri ve yüksek basınçlı buhar hatları gibi en kritik uygulamalar için ekstrem ısı ve gerilime dayanıklılık sağlar.

Lens Tip Kompansatörler, çoğunlukla **eksantrik yükleri** ve **büyük boyutsal uzamaları** emmek üzere tasarlanmıştır. Bu kompansatörler, genellikle yüksek basınç hatlarında ve büyük çaptaki boru sistemlerinde kullanıldığından, boru hattına entegrasyonu kaynak boyunlu uçlar veya flanşlı bağlantılar aracılığıyla yapılır. Bu, boru hattında bütünsel bir mukavemet zinciri oluşturmayı hedefler.

Vanox Lens Tip Kompansatörlerin Sağladığı Avantajlar ve Kullanım Alanları

Lens Tip Kompansatörler, geleneksel metal körüklü kompansatörlere kıyasla birkaç önemli avantaj sunar ve bu nedenle belirli endüstriyel nişlerde vazgeçilmezdir:

Temel Avantajlar

  • Üstün Basınç Kapasitesi: Lens yapısı, basınca karşı daha az gerilimli bir yüzey alanı sunar, bu da onların çok yüksek işletme basınçlarında dahi kararlı kalmasını sağlar (tipik olarak PN40’tan PN100’e kadar çıkan sistemlerde).
  • Yorulma Direnci: Plakaların kademeli olarak çukurlaştırılması, stres konsantrasyonunu azaltarak körüğün çevrim ömrünü uzatır ve geleneksel tiplere göre daha uzun hizmet ömrü sağlar.
  • Kompakt Tasarım: Diğer kompansatör tiplerine göre daha kısa eksenel uzunlukta tasarlanabilirler, bu da onları alan kısıtlaması olan yerlerde ideal bir seçim haline getirir.
  • Minimal Bakım: Tamamen kaynaklı yapıları sayesinde, montajdan sonra minimum düzeyde bakım gerektirirler ve uzun yıllar boyunca güvenilir bir şekilde çalışırlar.

Uygulama Alanları

Lens Tip Kompansatörler, en zorlu endüstriyel ortamlarda yaygın olarak kullanılmaktadır:

  • Enerji Santralleri: Yüksek basınçlı buhar, kazan besleme suyu ve ana boru hatlarında termal genleşmeyi yönetmek için.
  • Petrol ve Gaz Tesisleri (Rafineriler): Yüksek sıcaklıkta gazlar, kimyasal akışkanlar ve proses hatlarında kullanılır.
  • Bölgesel Isıtma Sistemleri (District Heating): Yüksek basınçlı ve uzun mesafeli sıcak su/buhar iletim hatlarında büyük eksenel hareketleri absorbe etmek için.
  • Kimya ve Petrokimya: Aşındırıcı kimyasalların ve yüksek sıcaklıkta reaktif akışkanların bulunduğu kritik hatlarda sızdırmazlık sağlar.

Vanox’un Kalite Güvencesi ve Test Süreçleri

Türkiye’deki Vanox üretim tesislerinde, her bir Lens Tip Kompansatör, uluslararası standartlar ve endüstriyel güvenlik gereklilikleri doğrultusunda titiz bir kalite kontrol sürecine tabi tutulur. Bu süreçler, ürünün zorlu işletme koşulları altında dahi güvenli performans sergileyeceğini garanti altına alır.

Uygulanan Kritik Testler

  1. Hidrostatik Basınç Testi: Kompansatör, tasarım basıncının çok üzerindeki bir test basıncına tabi tutulur. Bu test, malzemenin gerilme direncini ve tüm kaynakların sızdırmazlığını mutlak olarak doğrular.
  2. Boyutsal Kontrol (Dimensional Inspection): Tüm geometrik ölçüler, flanş hizalamaları, eksenel uzunluk ve çap toleransları milimetrik hassasiyetle kontrol edilir.
  3. Tahribatsız Muayene (NDT): Kritik kaynak bölgelerinde çatlak ve kusurların tespiti için Radyografik Test (RT), Ultrasonik Test (UT) ve Manyetik Parçacık Testi (MT) gibi yöntemler uygulanır.
  4. Malzeme Sertifikasyonu: Kullanılan çelik ve alaşımların, siparişte belirtilen kimyasal bileşimlere tam olarak uygunluğunu gösteren malzeme sertifikaları sağlanır.
  5. Çevrim Ömrü Testi (Optional): Kritik projeler için, kompansatörün tasarlanan hareket sınırları içinde binlerce yorulma çevrimine dayanma yeteneği test edilir.

Standartlara Uyumluluk

Vanox Lens Tip Kompansatörler, EN 14917, ASME B31.3 ve EJMA (Expansion Joint Manufacturers Association) gibi uluslararası standartlara uygun olarak tasarlanmakta ve test edilmektedir. Bu uyumluluk, ürünlerin küresel pazarda güvenle kullanılabilmesini ve en katı mühendislik şartnamelerini karşılayabilmesini sağlar.

Teknik Seçim Kriterleri ve Kurulum İpuçları

Lens Tip Kompansatörlerin başarılı bir şekilde uygulanması, doğru seçime ve titiz bir kuruluma bağlıdır.

Seçim Kriterleri

Bir Lens Tip Kompansatör seçilirken aşağıdaki teknik parametreler göz önünde bulundurulmalıdır:

  • Nominal Çap ve Basınç: DN (Nominal Çap) ve PN (Nominal Basınç) değerlerinin sistem gereklilikleriyle tam uyumu.
  • Akışkan ve Sıcaklık: Akışkanın kimyasal yapısının ve maksimum işletme sıcaklığının kompansatör malzemesiyle (özellikle çelik kalitesiyle) uyumu.
  • Eksenel Hareket İhtiyacı: Boru hattının uzama veya kısalma miktarının (∆L) kompansatörün izin verilen hareket kapasitesinden düşük olması gerekir.
  • Basınç İtme Kuvveti (Thrust Force): Yüksek basınç nedeniyle oluşan itme kuvvetinin, ana ankrajların taşıyabileceği kapasite dahilinde olması önemlidir.

Kurulum ve Bakım Önerileri

Lens Tip Kompansatörler sağlam yapıda olsalar da, yanlış montaj erken arızalara yol açabilir:

  1. Hizalama: Kurulum sırasında flanşların ve boru hattının eksenel hizalamasının mükemmel olduğundan emin olunmalıdır. Yanal veya açısal hatalar, körük üzerinde gereksiz gerilim yaratır.
  2. Ön Gerilim (Pre-Stressing): Soğuk germe (ön gerilim), montaj sırasında kompansatöre kasıtlı olarak bir miktar sıkıştırma veya uzatma verilmesi işlemidir. Bu, kompansatörün çevrim ömrünü, tüm sıcaklık aralığı boyunca gerilimi daha dengeli dağıtarak maksimize eder.
  3. Dış Koruma: Harici darbelere ve çevresel etkilere karşı koruma kılıfları (outer covers) kullanılmalıdır.
  4. Periyodik Kontrol: Özellikle yüksek çevrimli sistemlerde kaynak bölgelerinde korozyon, çatlak veya sızıntı belirtileri için düzenli görsel muayeneler yapılmalıdır.

Sonuç: Vanox ve Lens Tip Teknolojinin Geleceği

Lens Tip Kompansatörler, yüksek basınç, yüksek sıcaklık ve kritik güvenlik gereksinimlerinin olduğu endüstrilerde güvenilirliğin temel taşıdır. Kompakt yapısı, üstün yorulma direnci ve yüksek basınç altında sızdırmazlık güvencesi ile bu kompansatörler, boru hatlarının ömrünü uzatır ve işletme güvenliğini artırır.

Vanox’un Türkiye’deki modern tesislerinde uyguladığı hassas üretim teknikleri ve katı kalite kontrol süreçleri, bu Lens Tip Kompansatörlerin uluslararası düzeyde rekabet edebilirliğini ve güvenilirliğini kanıtlamaktadır. Tesisatlarınızda en zorlu koşullara dayanıklı, uzun ömürlü ve verimli bir genleşme çözümü arıyorsanız, Vanox Lens Tip Kompansatörler, akılcı bir mühendislik yatırımı ve güvenli bir işletme garantisidir.
