Kauçuk Kompansatör

Kauçuk Kompansatör Teknik Özellikleri ve Basınç Sınıfları

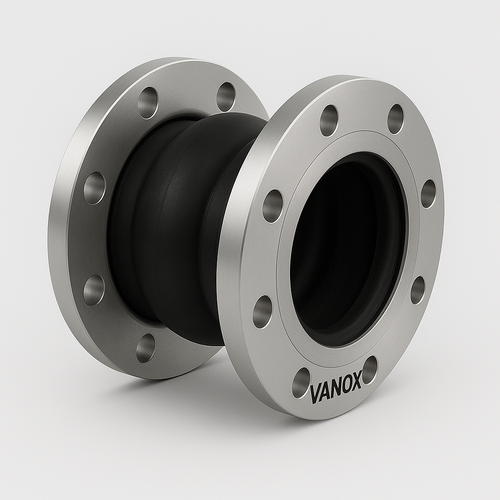

Kauçuk kompansatör seçiminde en kritik kriterlerden biri basınç sınıfıdır. Boru hattının çalışma basıncı ile kompansatörün nominal basıncı (PN değeri) mutlaka uyumlu olmalıdır. Endüstriyel uygulamalarda en yaygın kullanılan kauçuk kompansatör basınç sınıfları PN10, PN16 ve PN25’tir. Yüksek basınçlı sistemlerde özel üretim PN40 kauçuk kompansatör seçenekleri de bulunmaktadır.

Bir kauçuk kompansatör yalnızca nominal basınca değil, aynı zamanda test basıncına ve patlama basıncına göre de değerlendirilmelidir. Genellikle test basıncı nominal değerin 1,5 katı, patlama basıncı ise 3 katı seviyesindedir. Bu güvenlik katsayısı, endüstriyel tesislerde sistem güvenliğini artırır.

DN Çap Ölçüleri ve Boyutlandırma

Kauçuk kompansatör üretimi DN25’ten DN2000 ve üzeri özel çaplara kadar yapılabilmektedir. Çap seçimi doğrudan boru hattının nominal çapına göre belirlenir. Yanlış çap seçimi montaj sorunlarına ve sızdırmazlık problemlerine yol açabilir.

Aşağıda en yaygın kullanılan kauçuk kompansatör çap aralıkları yer almaktadır:

Hareket Kapasitesi ve Kompanzasyon Değerleri

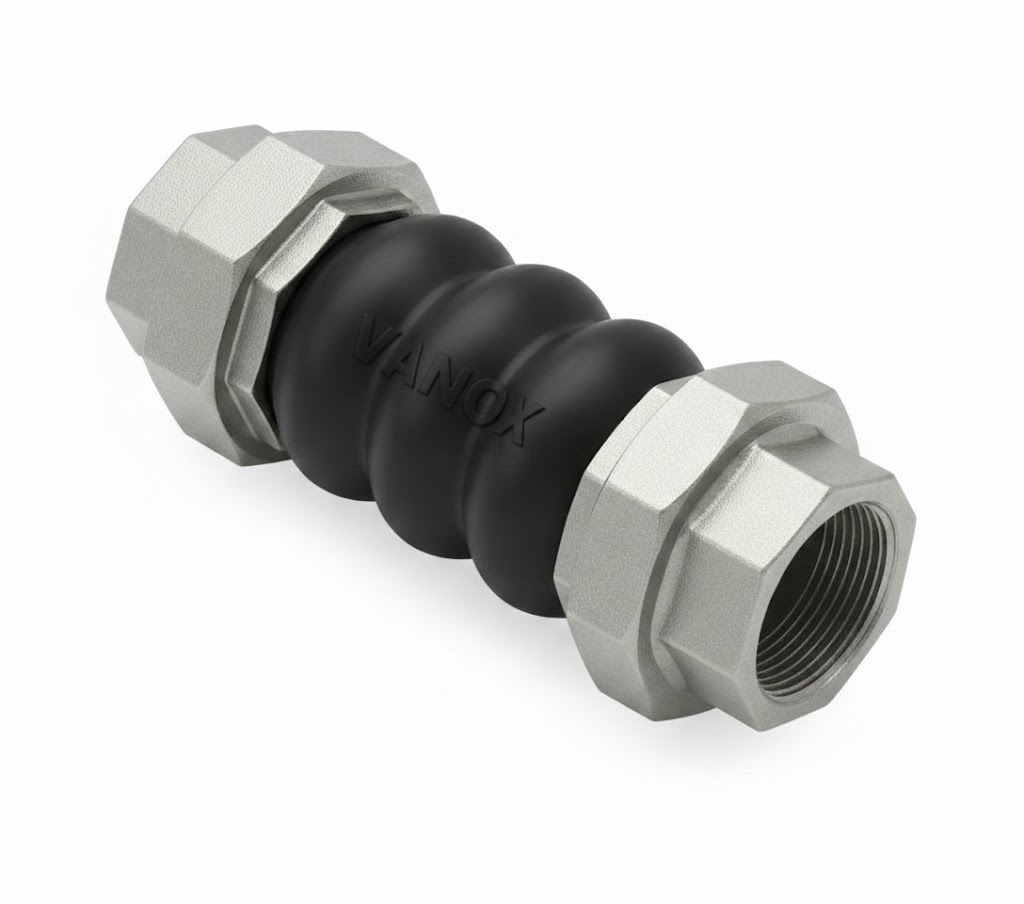

Bir kauçuk kompansatör sadece basınca dayanmakla kalmaz, aynı zamanda eksenel, yanal ve açısal hareketleri de absorbe eder. Hareket kapasitesi kompansatörün tasarımına göre değişiklik gösterir. Tek körüklü bir kauçuk kompansatör ile çift körüklü model arasında hareket kapasitesi açısından önemli farklar vardır.

Vakum Dayanımı ve Negatif Basınç

Bazı endüstriyel uygulamalarda boru hattı negatif basınca maruz kalabilir. Standart kauçuk kompansatör tasarımları tam vakum altında çökme riski taşıyabilir. Bu nedenle vakum servislerinde çelik halka takviyeli özel tasarım kauçuk kompansatör tercih edilmelidir.

Vakuma dayanıklı kauçuk kompansatör modelleri özellikle kimya tesislerinde ve kondenser hatlarında kullanılmaktadır. Negatif basınç altında çalışan sistemlerde bu detay kritik öneme sahiptir.

Kauçuk Kompansatör Seçiminde Hesaplama Kriterleri

Doğru kauçuk kompansatör seçimi için aşağıdaki parametreler mutlaka değerlendirilmelidir:

• Çalışma basıncı (bar)
• Çalışma sıcaklığı (°C)
• Akışkan türü (su, yağ, kimyasal)
• DN çapı
• Hareket miktarı
• Montaj mesafesi
• Flanş standardı (DIN, ANSI)

Kauçuk kompansatör tasarımında mühendislik hesapları önemlidir. Özellikle büyük çaplı (DN600 ve üzeri) sistemlerde iç basınçtan kaynaklanan itme kuvvetleri dikkate alınmalı ve gerekirse limit rotlu kauçuk kompansatör tercih edilmelidir.

Yanlış seçilmiş bir kauçuk kompansatör, erken deformasyon, balonlaşma veya flanş kaçaklarına neden olabilir. Bu nedenle üretici teknik dokümanları ve basınç-hareket tabloları mutlaka incelenmelidir.

Sonuç olarak, kauçuk kompansatör teknik parametreleri doğru analiz edildiğinde sistem güvenliği maksimum seviyeye çıkar. Basınç sınıfı, çap seçimi ve hareket kapasitesi doğru belirlenen bir kauçuk kompansatör uzun yıllar güvenli hizmet verir.

Kauçuk Kompansatör Montaj Kuralları ve Doğru Uygulama Teknikleri

Kauçuk kompansatör performansı yalnızca üretim kalitesiyle değil, doğru montaj uygulamasıyla da doğrudan ilişkilidir. Yanlış monte edilen bir kauçuk kompansatör erken deformasyon, balonlaşma, flanş kaçakları ve servis ömrünün ciddi şekilde kısalmasına neden olabilir. Bu nedenle montaj süreci mühendislik kurallarına uygun şekilde gerçekleştirilmelidir.

Öncelikle kauçuk kompansatör montajında flanşların paralel ve eksenel olarak hizalı olması gerekir. Kompansatör hiçbir zaman zorlanarak montaj yapılmamalıdır. Eğer boru hattı arasında kaçıklık varsa bu durum kauçuk kompansatör ile düzeltilmemeli, hat mekanik olarak düzeltilmelidir.

Montajda Dikkat Edilmesi Gerekenler

• Kauçuk kompansatör burularak monte edilmemelidir.
• Flanş cıvataları çapraz sıkma yöntemi ile eşit torkta sıkılmalıdır.
• Cıvata başları kauçuk gövdeye temas etmemelidir.
• Limit rot kullanılacaksa montaj sonrası serbest hareket payı bırakılmalıdır.
• Kauçuk kompansatör boyu montaj sırasında sıkıştırılmamalı veya aşırı gerilmemelidir.

Özellikle DN300 ve üzeri büyük çaplı kauçuk kompansatör uygulamalarında montaj sırasında destekleme yapılmalıdır. Aksi takdirde kompansatör kendi ağırlığı nedeniyle sarkma yapabilir.

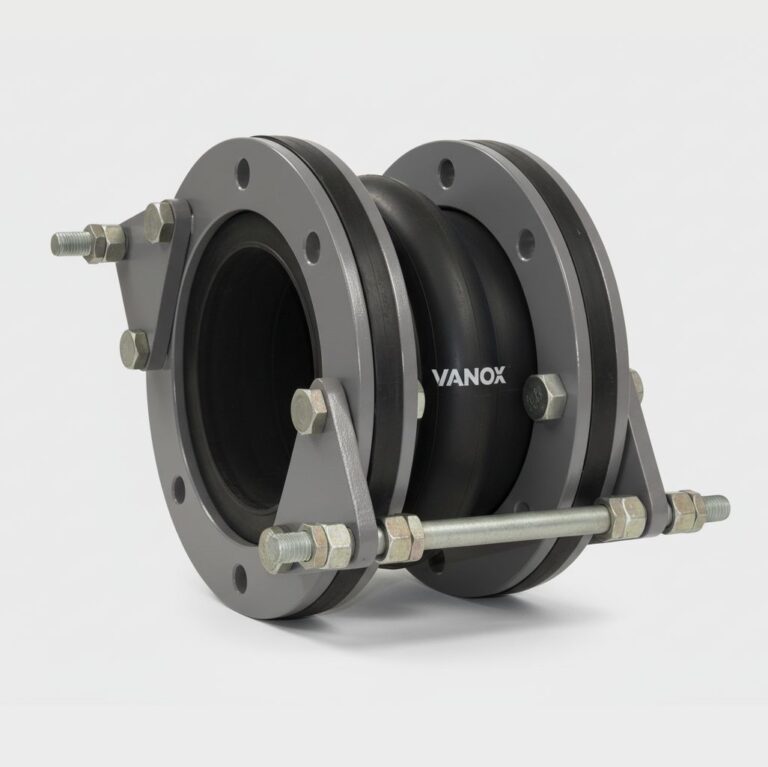

Limit Rotlu Kauçuk Kompansatör Kullanımı

Yüksek basınçlı sistemlerde kauçuk kompansatör iç basınç nedeniyle eksenel itme kuvvetine maruz kalır. Bu kuvvet flanş bağlantılarında ciddi yük oluşturur. Limit rotlu kauçuk kompansatör tasarımı bu itme kuvvetini kontrol altına almak için kullanılır.

Limit rot, kompansatörün maksimum eksenel hareketini sınırlar ve sistem güvenliğini artırır. Özellikle PN16 ve üzeri basınçlarda veya uzun boru hatlarında limit rot kullanımı önerilir.

Kauçuk Kompansatör Test Prosedürleri

Kaliteli bir kauçuk kompansatör üretimi sonrası test aşamasından geçirilmelidir. Bu testler ürünün güvenliğini ve dayanımını doğrular.

Hidrostatik Test

Kauçuk kompansatör nominal basıncının üzerinde belirli süre boyunca su basıncına maruz bırakılır. Sızdırmazlık ve deformasyon kontrol edilir.

Patlama Testi

Kompansatör patlama basıncına kadar yüklenir ve güvenlik katsayısı ölçülür.

Boyutsal Kontrol

DN çapı, flanş delik merkezleri, körük boyu ve kauçuk kalınlığı kontrol edilir.

Malzeme Testleri

• Sertlik testi (Shore A)
• Çekme dayanımı testi
• Uzama testi
• Yaşlandırma testi

Bu testlerden geçen bir kauçuk kompansatör endüstriyel uygulamalarda güvenle kullanılabilir.

Kauçuk Kompansatör Bakım ve Servis Ömrü

Kauçuk kompansatör elastomer esaslı olduğu için belirli bir servis ömrüne sahiptir. Çalışma koşullarına bağlı olarak ortalama 5–10 yıl arasında güvenli şekilde kullanılabilir.

Servis ömrünü etkileyen faktörler:

• Yüksek sıcaklık
• Aşırı basınç
• Kimyasal aşındırıcı akışkan
• UV ve ozon maruziyeti
• Yanlış montaj

Periyodik kontrol sırasında kauçuk kompansatör yüzeyinde çatlak, şişme veya deformasyon olup olmadığı incelenmelidir. Flanş bağlantıları gevşemişse yeniden torklanmalıdır.

Kauçuk Kompansatör Seçiminde Mühendislik Yaklaşımı

Profesyonel bir kauçuk kompansatör seçimi yalnızca katalog verilerine bakılarak yapılmaz. Boru hattındaki sabit noktalar, genleşme miktarı, pompa titreşim frekansı ve basınç dalgalanmaları analiz edilmelidir.

Büyük çaplı ve yüksek sıcaklıklı hatlarda elastomer seçimi kritik öneme sahiptir. EPDM kauçuk kompansatör sıcak su ve buhar hatlarında tercih edilirken, NBR kauçuk kompansatör yağ ve hidrokarbon hatlarında daha uygundur.

Ayrıca flanş standardı (DIN, ANSI, JIS) doğru belirlenmelidir. Yanlış flanş standardı montaj uyumsuzluğu yaratır.

Kauçuk Kompansatör ile Sistem Güvenliği

Kauçuk kompansatör kullanımı yalnızca titreşim azaltmak için değil, aynı zamanda sistem güvenliğini artırmak için de gereklidir. Genleşme hareketlerinin kontrol altına alınmadığı sistemlerde boru çatlaması, kaynak kopması ve ekipman arızaları kaçınılmazdır.

Doğru seçilmiş ve doğru monte edilmiş bir kauçuk kompansatör:

• Boru hattı ömrünü uzatır
• Bakım maliyetlerini düşürür
• Gürültü seviyesini azaltır
• Pompa ve vana ömrünü artırır
• Sistem güvenliğini maksimum seviyeye çıkarır

Endüstriyel Sistemlerde Kauçuk Kompansatörün Önemi

Kauçuk kompansatör, modern endüstriyel tesislerin vazgeçilmez bileşenlerinden biridir. Basınç dayanımı, hareket absorpsiyonu, titreşim sönümleme kapasitesi ve montaj kolaylığı sayesinde kauçuk kompansatör çözümleri boru sistemlerinde güvenli ve uzun ömürlü çalışma sağlar.

Doğru mühendislik hesapları ile seçilen kauçuk kompansatör modelleri, enerji santrallerinden su arıtma tesislerine, kimya tesislerinden HVAC sistemlerine kadar geniş bir kullanım alanına sahiptir.

Uzun servis ömrü, düşük bakım ihtiyacı ve yüksek performans avantajı sayesinde kauçuk kompansatör endüstriyel boru hatlarında en güvenilir kompanzasyon çözümüdür.
